電子負載基礎知識-直流電子負載工作模式

       當您確定了被測器件的負載測試類型后，負載需要進行模式選擇。電子負載最常見的工 作模式有恒流(CC)、恒壓(CV)、恒功率(CP)和恒電阻(CR)模式。將電子負 載編程為某一模式后，它將保持該模式，直到模式發生變化為止。此外，如果發生過功 率或過溫等故障情況，模式也會發生改變。 如果選定了模式，下文中的電流、電阻、電壓和功率模式參數都是可以通過編程設定 的。通過前面板選擇模式或通過編程設定模式時，大多數相關參數會在輸入端生效(例 外情況見模式說明中的備注)。

　　一、恒流工作(CC)

　　在此模式下，無論輸入電壓是多少，負載模塊都會按照編程的值消耗電流。

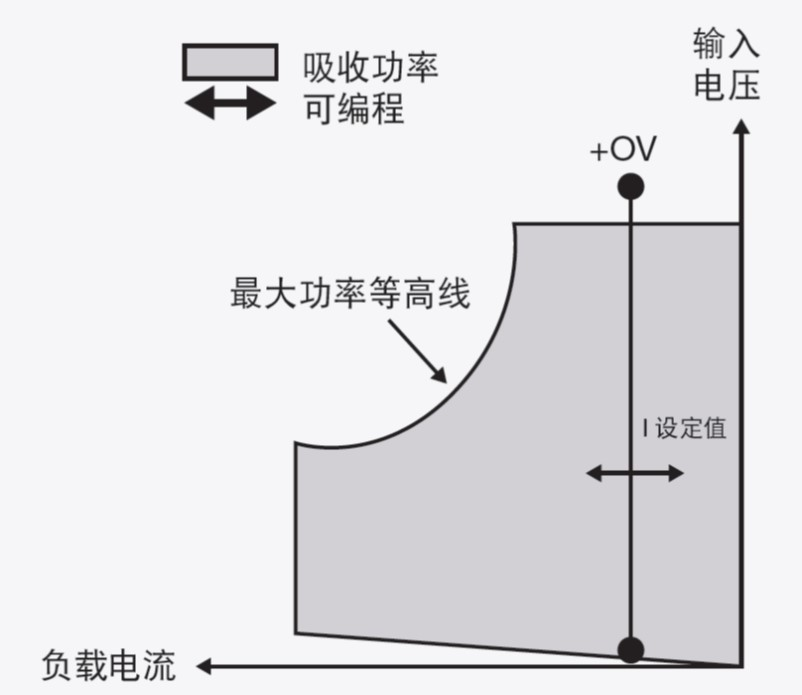

　　粗實線表示可能的工作點與輸入電流之間的關系。恒流(CC)狀態標志表示電流以規定的設置值輸出。

　　請注意，在 CC 工作中，電壓限值不可以編程。但是，如果 DUT 施加的電壓高于規定電流范圍允許的電壓，那么過壓保護機制啟動，跳閘并關閉輸入。

　　電流可在兩個重疊范圍中的任意一個(高量程和低量程)進行編程。低量程在小電流設置下可提供更好的分辨率。負載會選擇與編程的量程值相對應的量程。如果量程值位于量程重疊區域，那么負載會選擇低量程。如果當前電流設置在低量程之外，那么負載會自動將輸入調整為低量程內的最高值。如果您在之后編程設定了一個超出低量程的輸入值，前面板顯示屏上會顯示“超出量程”錯誤信息。

　　二、恒壓工作(CV)

　　在此模式下，負載模塊會試圖消耗足夠的電流，以便將電源電壓控制到編程值。

　　粗實線表示可能的工作點與輸入電壓之間的關系。

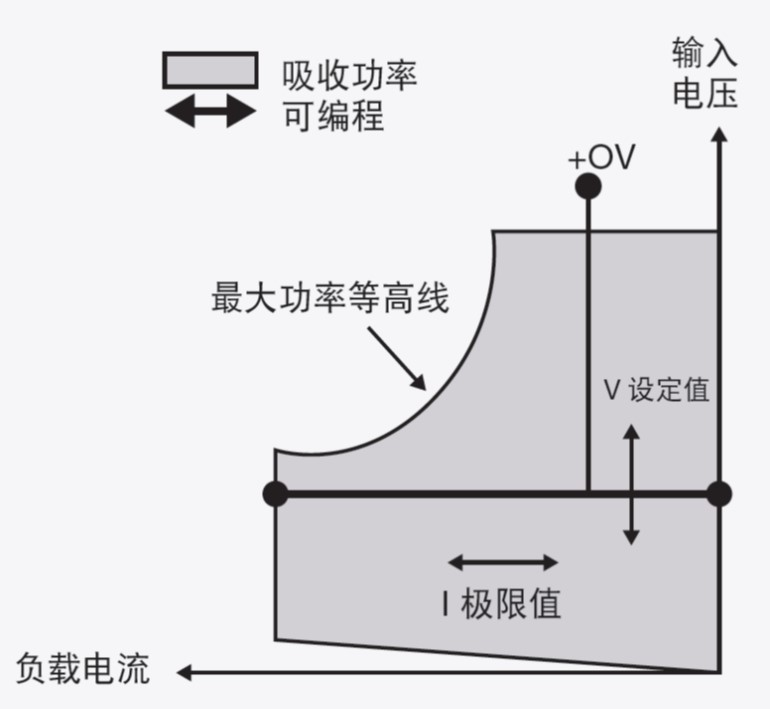

　　請注意，CV(恒定電壓)工作中設置了電流限值。該實線的水平段表示，如果負載電流保持在電流限值設置的量程內，輸出電壓將保持其編程的設置。CV 狀態標志表示輸出電流在限值設置量程內。

　　當輸出電流達到電流限值時，裝置不再以恒壓模式工作，輸出電壓不再保持恒定。取而代之的是，電子負載此時會將輸出電流調節到其電流限值設置。設置負電流限值狀態標志以指示達到電流限值。如果電壓持續增加，直到超出指定電流量程允許的電壓或最大功率等高線，那么過壓保護機制會啟動，跳閘并關閉輸入。

　　三、恒電阻工作(CR)

　　在此模式下，負載模塊消耗的電流與編程電阻的輸入電壓成正比。

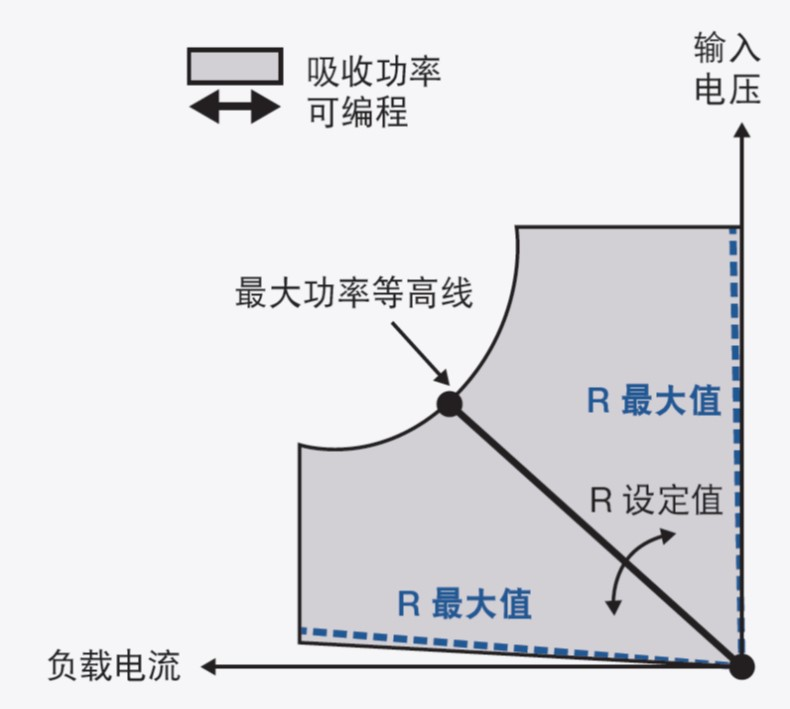

　　粗實線表示可能的工作點與電阻設置之間的關系。電阻斜線向下延伸至 Rmin(虛線)，使得電子負載可以在加載大電流的同時產生低電壓。

　　電阻可在三個重疊電阻量程當中的任意一個(高、中、低)進行編程。負載選擇與編程的電阻值對應的量程。如果電阻值位于量程重疊區域，那么負載會選擇具有最高分辨率的量程。如果當前輸入設置超出您選擇的量程，那么負載會自動將輸入設置調整為新選定量程內最接近的可用值。如果您在之后編程設定了一個超出新選定量程的輸入值，前面板顯示屏上會顯示“超出量程”錯誤信息。

　　四、恒功率工作(CP)

　　在恒功率工作中，負載模塊根據編程的恒定功率值調節被測器件的功耗。

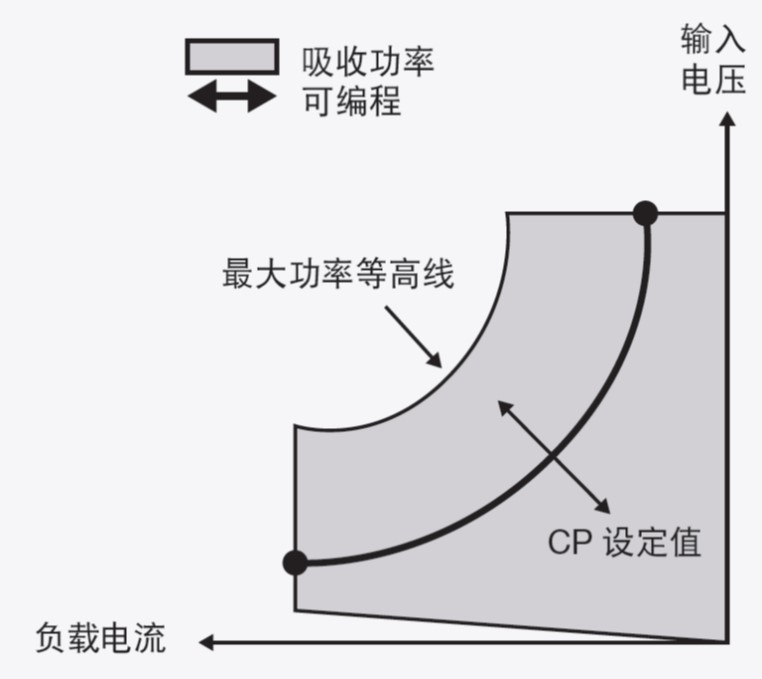

　　負載模塊通過測量電壓和電流的輸入來調節輸入功率，并根據 AD 轉換器的測試數據流來調整輸入功率。請注意，在 CP 模式下，相應的編程量程會覆蓋選擇的電壓和電流測量量程。電子負載自動選擇可能的最低量程，以提供更好的分辨率和精度。

　　負載模塊具有內置過功率保護功能，防止功率超過負載模塊的額定輸出功率(最大功率等高線)2% 以上。

       以上就是電子負載基礎知識-直流電子負載工作模式的介紹，登錄安泰測試了解更多關于電子負載的信息。
