矢量信號發生器校準速看

　　矢量信號發生器是為不斷滿足通信技術發展的數字化需求而出現的新型信號發生器，它將通信中的數字調制技術引入信號發生器技術領域，為通信設備的測試提供了必要的條件。今天跟著安泰測試小編一起看看如何對矢量信號發生器進行校準。

　　一、矢量信號發生器儀器校準步驟

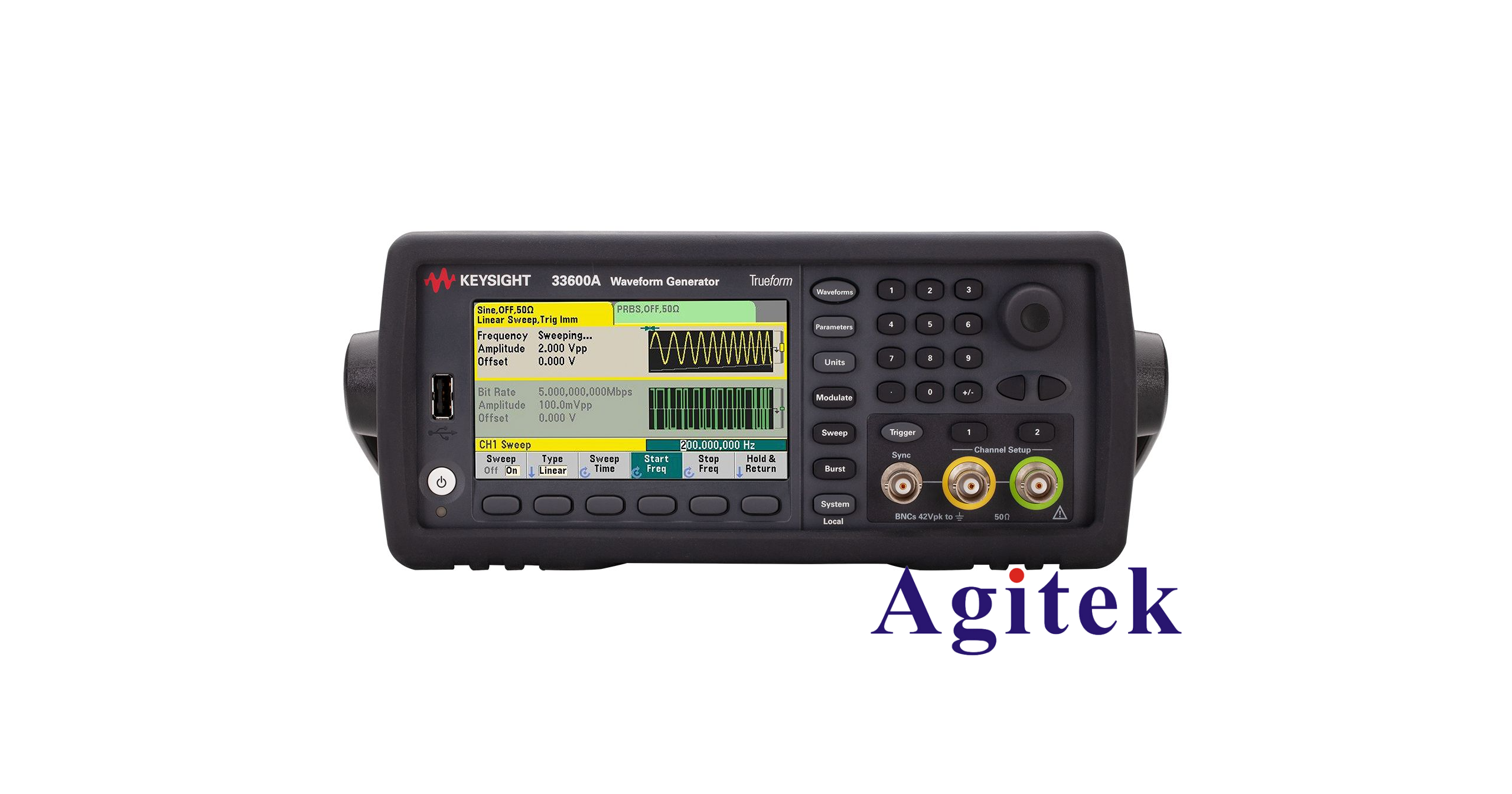

33611A波形發生器

　　1、頻率校準

　　當頻譜儀受到振動、運輸、長時間放置，或者環境溫度發生變化時，頻譜儀的頻率調諧會發生變化，從而產生頻率測量誤差。在嚴重的情況下，被測信號會左右搖擺，這可以通過頻率校準來消除。在標定過程中，以300MHz信號為參考信號，對光譜儀的掃描時間、中心頻率、跨度(掃寬)、YIG主線圈延遲、次級線圈靈敏度和掃頻靈敏度進行標定，使光譜儀的頻率調諧范圍正常。

　　2、校準方法

　　使用頻率/振幅校準電纜將校準信號(CAL輸出)連接到光譜儀的信號輸入端。按[CAL][CAL]〔CAL freq〕進入頻率校準程序。校準后,“校準完成”信息出現在屏幕上。按下[『cal store 』]鍵，將校準數據存儲在儀器的E2PROM中。

　　3、振幅校準

　　與頻率校準一樣，當光譜儀測量振幅的精度發生變化時，儀器可以通過振幅校準程序滿足工廠規范。該過程主要利用300MHz信號作為參考信號，測量并修正光譜儀的全通道幅度、分辨率帶寬濾波器、對數放大器和輸入衰減器的誤差。

　　4、校準方法:

　　使用頻率/振幅校準電纜將校準信號(CAL輸出)連接到光譜儀的信號輸入端。按【CAL】【CALAMP】，光譜儀進入振幅校準程序。校準后,“校準完成”信息出現在屏幕上。按下[『cal store 』]鍵，將校準數據存儲在儀器的E2PROM中。

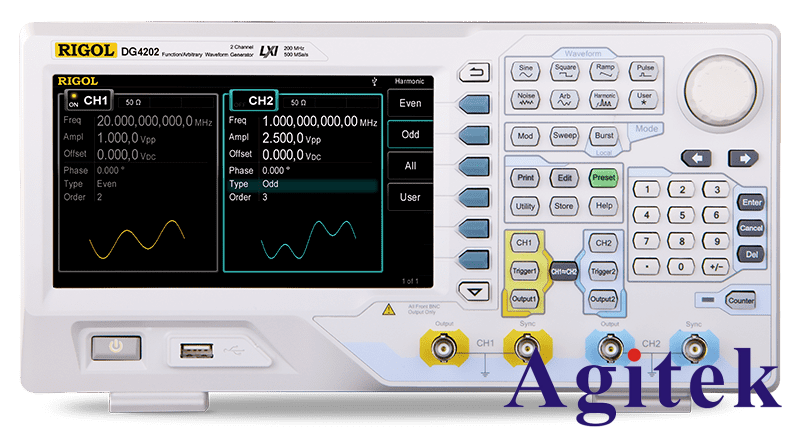

普源任意波形發生器DG4202

　　二、預選器的校準(YTF)

　　預選器的掃頻和跟蹤是頻譜儀諧波頻段的關鍵。在機器的設計中，采用獨立于第一本振的驅動電路來校準和驅動每個波段。在頻譜分析儀的快掃、慢掃和跨帶掃過程中，第一振蕩器和預選器的遲滯和延遲得到補償，大大改善了YTF的跟蹤特性。如果頻譜分析儀在諧波頻段有5dB或更大的幅度誤差，往往是由于儀器放置時間長，環境溫度變化大造成的。預選跟蹤器不良會造成幅度測量誤差，甚至沒有信號，因此此時應進行YTF校準。

　　校準方法

　　使用YTF校準電纜，將100MHz梳狀信號連接到光譜儀的RF輸入端。按[CAL] [CALYTF]進入YTF校準程序。校準后,“校準完成”信息出現在屏幕上。按下[『cal store 』]鍵，將校準數據存儲在儀器的E2PROM中。

　　以上就是矢量信號發生器儀器校準流程，更多信息歡迎登陸安泰測試進行了解。
