吉時利靜電計在絕緣材料測試中的解決方案

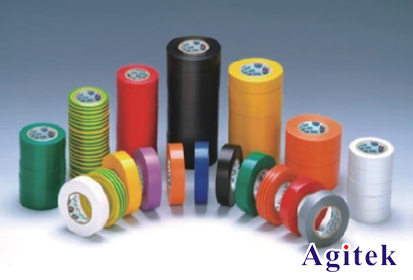

　　絕緣材料又稱電介質，是指在直流電壓作用下，不導電或?qū)щ姌O微的物質。絕緣材料的絕緣性能通常用絕緣電阻來表征，通過絕緣電阻，可以推導出絕緣材料介電擊穿，散逸因數，水汽含量，機械連續性等參數，并利用這些參數，評估諸如輪胎放電的安全性能或打印紙對油墨的吸收擴散性能等。

　　絕緣材料測試標準及測試項目

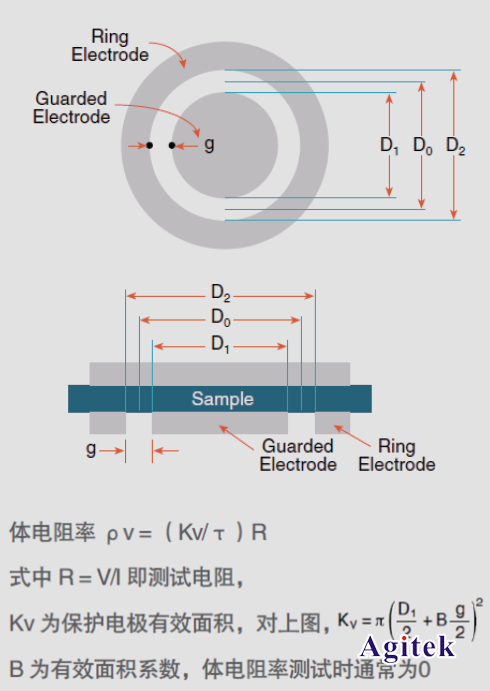

　　針對絕緣材料的測試，國際上有美國標準《ASTM-D-27 絕緣材料的直流電阻或電導的試驗方法》及歐洲標準《IEC 62631-3-1 固體絕緣材料的介電和電阻特性》，主要測試項目為體電阻率(單位為ohm-cm )和表面電阻率(單位為ohm / sq)，這兩個參數可以通過對被測樣品電阻直接測試，或者通過施加高電壓測試漏電流的方法進行間接測試。對體電阻率極高的絕緣材料，只能采用漏電流法。

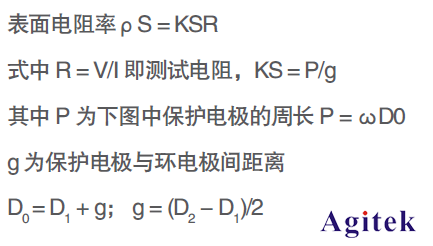

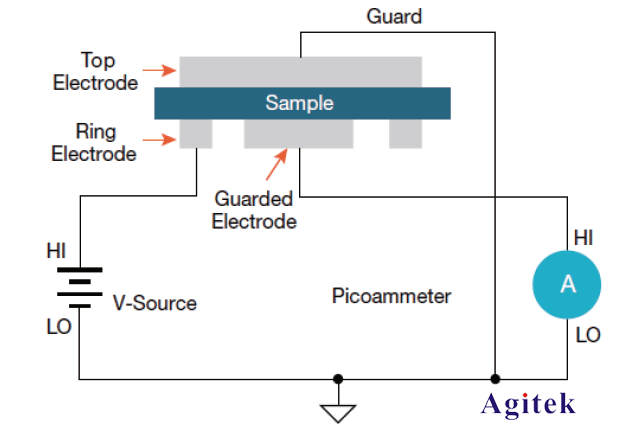

　　表面電阻率測試電路圖如下：

　　絕緣材料電阻率測試面臨的挑戰

　　電阻率極高，如藍寶石或 Teflon 可高達 1016 ~1018 ohm-cm，遠高于一般電氣設備安全絕緣電阻測試標準(1012~1016)，因此必須用靜電計施加高電壓，測試漏電流的方法進行測試。

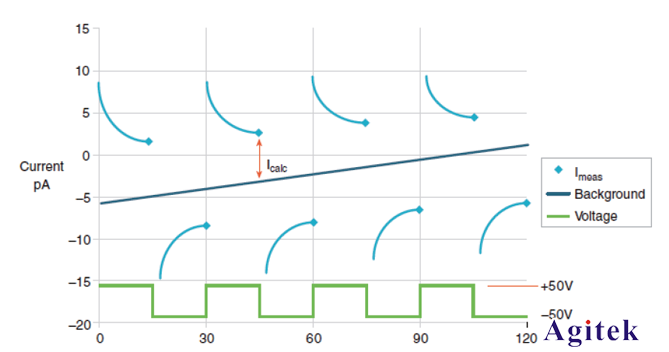

　　高電阻測試受環境(溫度，濕度，充電時間施加電壓等)影響嚴重，多次測試時需保持測試條件相同。ASTM標準規定500V充電60S測試IEC標準規定100V 60S充電測試。電壓正反雙極性測試(如下圖)可以消除背景電流誤差。

　　● 需施加高直流電壓(500V以上)，因此必須采取必要的安全措施需用安全的測試裝置及安全鎖，在測試裝置打開時中斷電壓輸出;

　　● 需專業軟件自動測試。

　　泰克絕緣材料測試方案

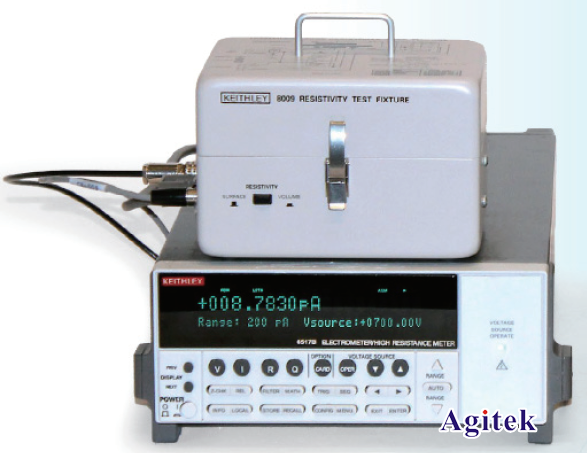

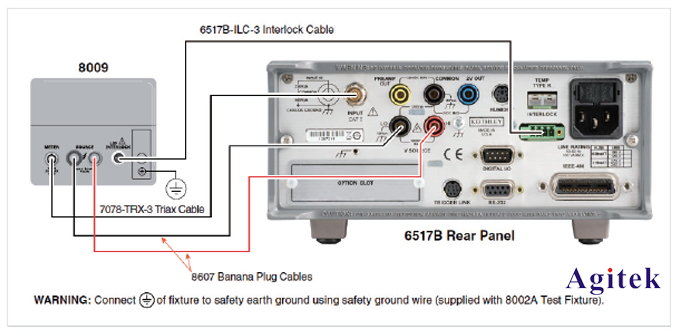

　　● 硬件: 6517B + 8009

　　方案優勢

　　● 滿足ASTM-D-257 及IEC 62631-3-1 標準可測試高達1018Q-cm體電阻率，1017Q表面電阻率

　　● 可施加士1000 V 測試電壓

　　● 10 aA 電流分辨率

　　● 自動切換體電阻率及表面電阻率測試功能

　　● 多種安全防護機制

　　Kick Start 軟件自動進行正反極性測試

        以上就是吉時利靜電計在絕緣材料測試中的解決方案，更多信息，歡迎登陸安泰測試進行咨詢。
