函數信號發生器multisim的連接方法

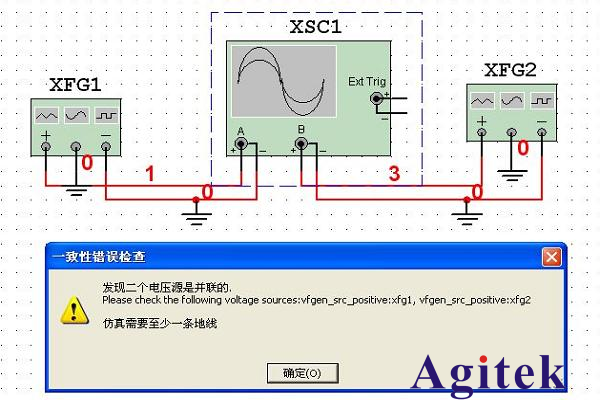

　　Multisim中函數發生器的三個端子，“+”和“-”輸出是振幅相同但極性相反的信號(均相對于“COM”)，即當“+”端輸出波形為正半周波時，“-”端輸出為負半周波。如果信號是從“+”(或“-”)和“COM”的兩端提取的，則信號幅度是設定的峰值Vp值。如果從“+”和“-”的兩端引出信號，則信號幅度為設定峰值Vp的兩倍。

　　函數信號發生器(XFG1):“+”表示正輸出端，“—”表示負輸出端的中間是公共端的正輸出端，負輸出端接在電路上產生相應的信號而公共端接地。

　　信號發生器的正輸入端接C5輸入端口，負輸入端接GND，示波器A相的正輸入連接到信號發生器的輸入端口，示波器的B相輸入連接到U3的輸出端口，示波器的兩個負輸入連接GND。

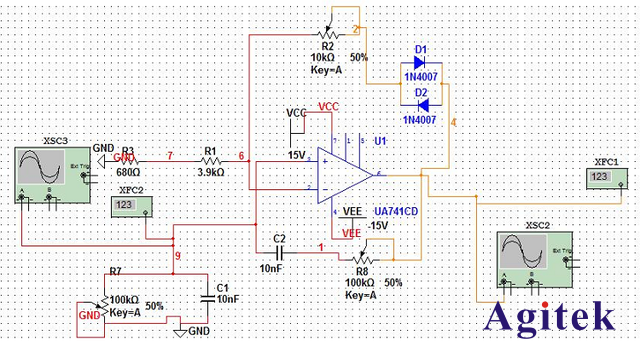

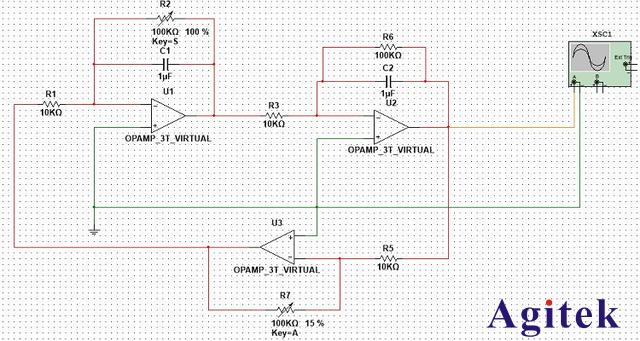

　　設計并制作了±12V電源的方波—三角波—正弦波信號發生器。

　　(1) 輸出頻率可在1—10 KHZ范圍內連續調節。

　　(2)方波輸出電壓Uopp=12V(誤差<;20%)，上升沿和下降沿小于10us。

　　(3)三角波信號輸出電壓Uopp=8V (誤差小于20%)

　　(4)正弦波信號輸出電壓Uopp≥1V，無明顯失真。

　　提高要求

　　(1)將輸出方波變換為占空比可調的矩形波，占空比可從30%調整到70%。

　　(2) 三種波形的輸出峰峰值Uopp在1～10V范圍內連續可調。

　　在multisim中，將函數發生器連接到被測設備時，請注意以下事項:函數發生器有三個連接端子，分別是+連接端子、-連接端子和中間的Common端子。當使用+和Common端子時，輸出信號為正極性信號。當使用-和公共端子時，輸出信號是一個負極性信號。使用+和—端子時，輸出信號等于信號發生器有效值的兩倍。

　　輸入端接正極，負極接地，不考慮中間一個。然后雙擊選擇所需的輸入波形幅頻。

       以上就是函數信號發生器multisim的連接方法介紹，更多信息歡迎登陸安泰測試進行咨詢了解。
