普源示波器DHO系列，凝時獲取模式應用指南

　　什么是UltraAcquire凝時獲取模式

　　UltraAcquire凝時獲取模式，是RIGOL為了滿足用戶捕獲瞬發信號、便于用戶快速回溯瀏覽歷史波形以及其中的異常而設計的特殊采樣模式。聞其名，凝時獲取，將時間凝固、存儲、回放。一系列操作讓DH04000與DHO1000系列示波器達到了1,500,000 wfms/s的瞬時捕獲率，經過觸發后的異常信號被高速地捕獲并存儲，供用戶后續回放、分析。

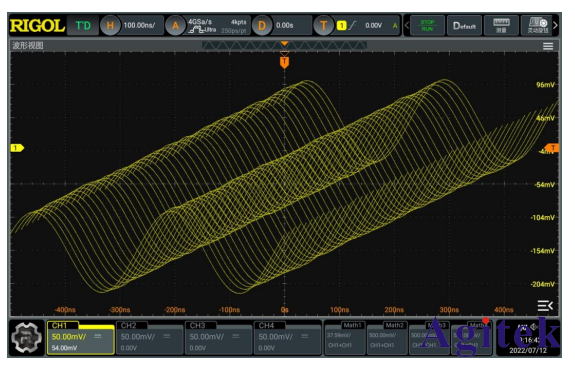

　　Figure 1 150000 wfms/s的瞬時捕獲率

　　凝時獲取模式的工作原理

　　由于數字示波器的基本工作原理所限(《百萬刷新率，了解一下?》一文中有所概述，感興趣的伙伴可以閱讀了解)，采樣死區一直是數字示波器的-一個痛點和難點。倘若憑借巨大的算力來加速整個數字信號采樣處理顯示過程，這對于入門款和中端數字示波器來說是難以做到的，因此我們另辟蹊徑給用戶新的選擇一凝時獲取模式。

　　參照下面的簡圖，帶大家了解凝時獲取模式的工作原理:

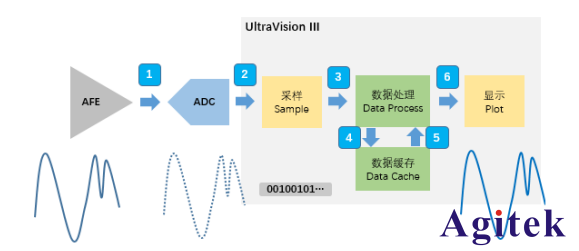

　　Figure 2凝時 獲取模式工作框圖

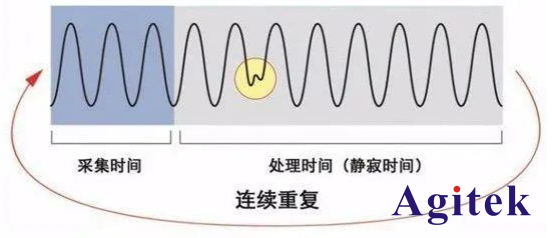

　　在普通實時采樣模式下，示波器將如下圖進行工作:

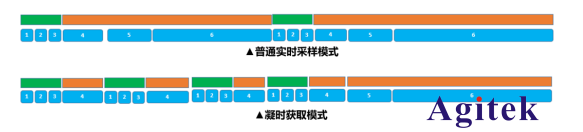

　　而在凝時獲取模式下，通過下方簡圖中的顏色劃分，對比了解普源示波器的兩種工作模式之間的差異:

　　圖中橙色區域代表死區時間，綠色代表采樣時間。在普通實時采樣的過程中，數字示波器將按照1、2、3、4、5、6的過程進行采樣，那么死區時間占總時長就是固定的占比，即:橙色區域1(橙色區域+綠色區域)

　　我們可以看到橙色區域遠比綠色區域大，實際上數字示波器的死區占比確實如此。但是如果我們把耗時的操作5和操作6放在一連串重復的1、2、3、4組合之后，那么死區占比也將減少了，而且隨著重復組數的增加，死區占比會隨之減少，逼近僅有1、2、3、4的操作組合，即可極大縮短死區時間，換而言之也就增加了波形捕獲率。

　　凝時獲取模式的實現

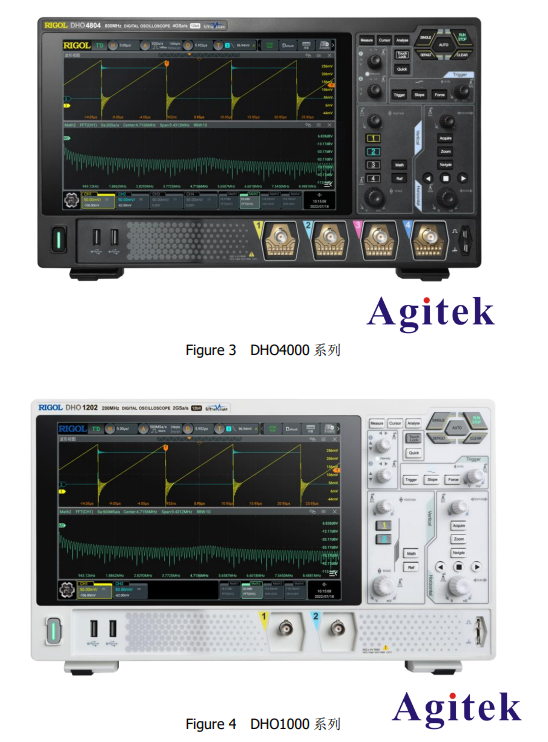

　　DHO系列示波器與DS70000系列一脈相承，通過自身搭載的強大的采樣單元和觸發單元實現波形從采樣到數字觸發到存儲的快速循環和精準采集。

　　凝時獲取模式的優勢

　　異常信號、毛刺、電源負載變動...這些都是讓工程師們無比憎惡的信號，為了快而準的抓住這些信號并對其進行回放、分析，超高波形捕獲率+可逐波形回放的凝時模式應運而生，成為工程師們的“時域顯微鏡”一凝結時間，無限放大。

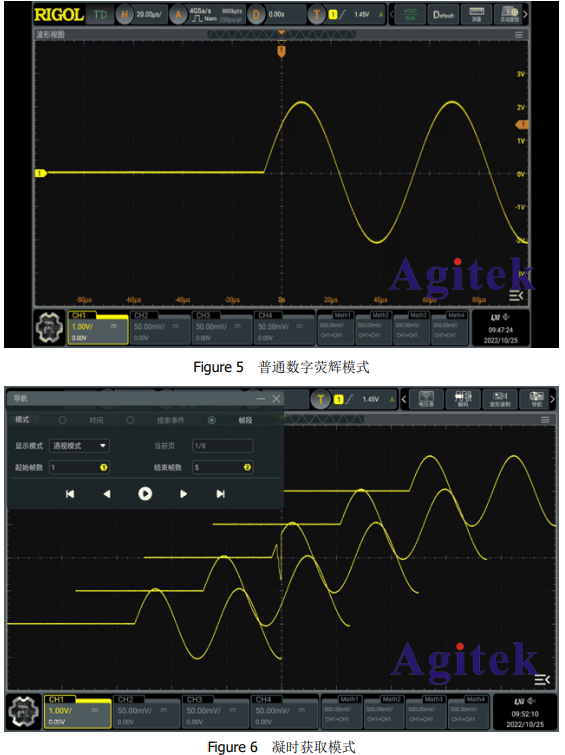

　　下面是分別使用DH04000系列示波器普通數字熒輝和凝時獲取模式兩種模式下，捕獲一個脈沖串中偶發毛刺的示意圖:

　　通過兩種模式演示圖可以對比看出，在DHO的凝時獲取模式下異常信號無處遁形。在實際的使用環境中，無論是排查IOT設備在收發數據時的瞬時功耗增加導致的異常，還是排查數字系統中串?dāng)_信號等，DHO系列的凝時模式可以提供5種呈現模式，幫助您選擇最直觀的方式，對每一幀急速捕獲的波形進行逐幀回放、分析，從而發現并解決問題。

　　總結：

　　RIGOL自主研發的DHO系列高分辨率數字示波器通過UltraAcquire凝時獲取模式，能夠提供高達1,500,000wfms/s高波形捕獲速率，幫助快速采集和存儲波形，并提供搜索與導航功能，不放過任何-幀異常波形。除此以外，DHO系列基于自研“半人馬座"通用測量芯片組，實現了12bit高分辨率和覆蓋70MHz到800MHz的帶寬，同時最高4GSa/s的實時采樣率與最低可達18μVrms的本底噪聲，將滿足更多樣的測試需求與測試場景。
