掃頻式頻譜分析儀是什么？它與FFT頻譜分析儀哪個更快？

　　在同等情況下，掃頻式頻譜儀與FFT頻譜分析儀哪個更快，幅度精度更高呢？現代頻譜分析儀可以分為兩大類，即FFT頻譜分析儀和掃頻式頻譜分析儀。

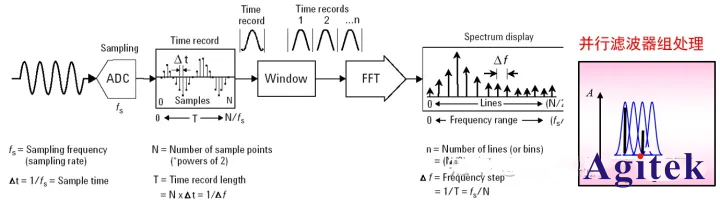

　　一、FFT頻譜分析儀

　　FFT式頻譜分析儀是對中頻信號直接進行AD變換，得到采樣記錄，之后通過數值計算的方法即FFT快速傅里葉變換的方法處理一定時間周期的信號，通過計算得到被測信號的頻率，幅度和相位信息。

　　FFT頻譜分析儀同樣可以分析周期和非周期信號。其關鍵指標是采樣頻率fs和采樣點數N，這兩個指標決定了頻譜分析儀的頻率分辨率。

　　FFT式頻譜分析儀的特點是速度快、精度高，但其分析頻率帶寬受ADC采樣速率限制，適合分析窄帶寬信號，一般測試帶寬應小于10MHz。

　　FFT頻譜分析儀

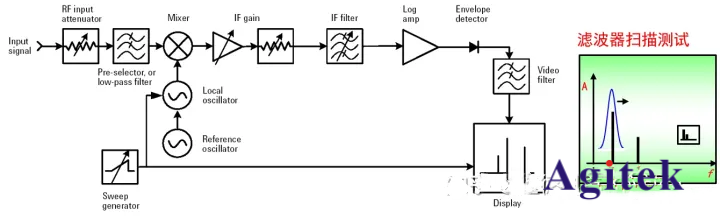

　　二、掃頻式頻譜分析儀

　　掃頻式頻譜分析儀又名掃描調諧式頻譜分析儀，是十分經典的頻譜分析技術。掃頻式頻譜分析儀可分析穩定和周期變化的信號，可提供信號幅度和頻率信息，由于其測試原理，掃頻式頻譜分析儀不能夠提供信號的相位信息。掃頻式頻譜分析儀適合于寬頻帶快速掃描測試。

　　最早期的頻譜儀其實就是FFT頻譜儀，正如我們前面介紹的，他的原理其實就是信號輸入后經過濾波器給到ADC進行采集，將采樣點記錄下來，然后再通過DSP或者CPU做FFT的運算就能得到信號的頻譜。但一般只有這種單一功能的頻譜儀很少見。實際的應用中限制 FFT分析儀的是 A/D轉換器ADC，由于要求采樣頻率≥2倍帶寬, 處理高頻信號時 A/D轉換器很難實現。于是便促進了直接對頻域進行分析。

　　因為根據奈奎斯特采樣定理，采樣頻率至少高于輸入信號帶寬的2倍。對于經過低通濾波器的信號，所需的最小采樣率是由最高信號頻率決定的，采樣率至少高于最高信號頻率的2倍。對于時域信號的采集不能是無限的，實際是采用固定的采樣數N的，這一過程就叫做“加窗”。對采樣值的頻譜計算稱為離散傅里葉變換(DFT)，這種方法要求：

       1、信號必須是周期信號；

       2、分析時間必須是信號周期的整數倍，否則會出現信號涂抹即“泄露效應” 。

　　安泰測試小編總結：在同等情況下，掃頻式頻譜儀會比FFT頻譜分析儀更快，幅度精度更高。如果你想了解更多信息，歡迎登陸安泰測試進行咨詢了解
