使用矢量網絡分析儀實現時域測量

       矢量網絡分析儀測量器件的頻率響應，并用數學方法把測得的數據進行時域變換，以便將頻域信息變換到時域，用時間作為橫軸顯示測量結果。矢量網絡分析儀采用線性調頻-Z 快速傅立葉變換技術進行這一數學計算 。

　　在反射模式下，網絡分析儀測量反射系數隨頻率的變化。反射系數可以看作是入射電壓與反射電壓相聯系的傳遞函數，逆變換將反射系數變換為時間函數 (沖激響應)。階躍響應和沖激響應的結果可以通過把輸入的階躍信號或沖激信號與這個反射系數的沖激響應相卷積計算出來。

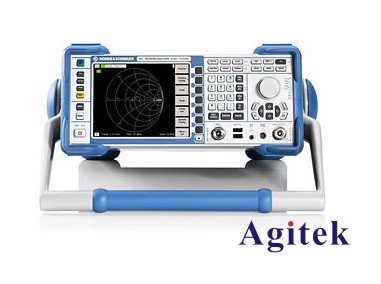

R&S ZVL13臺式矢量網絡分析儀

　　在傳輸模式下，網絡分析儀測量二端口器件的傳輸函數隨頻率的變化。逆變換將傳輸函數變換成二端口器件的沖激響應。階躍響應和沖激響應的結果可以通過把輸入的階躍信號或沖激信號與沖激響應相卷積計算出來。

　　所得到的測量結果是幾乎實時顯示的被測試器件完全經過校正的時域反射或傳輸響應。這時，響應值 (縱軸所表示的測試結果) 分別在時間或距離上間隔顯示，這樣就超越了簡單的頻率特征范圍，對被測器件的特性作更深入的分析。

　　測量步驟：

　　第一步：測量設置

　　首先要設置所需要的起始頻率和終止頻率。然后點擊右側時域按鈕，進入時域設置狀態。點擊時域變換按鈕，彈出時域變換對話框后，在變換模式中選擇低通階躍，然后選中時域變換。

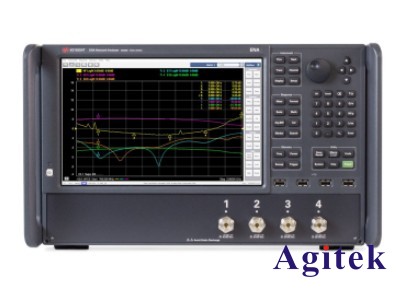

是德科技E5080B ENA 矢量網絡分析儀

　　接上一步，將時域變換勾除掉。

　　第二步：電子校準

　　選擇全四端口校準，根據校準件和被測件選擇校準方式和連接方式。按照向導步驟進行四端口校準。

　　第三步：測量過程

　　擊新建軌跡，建立差分測試軌跡Sdd11。在平衡參數頁，點擊改變按鈕進行平衡拓撲設置。修改平衡拓撲設置，選擇平衡到平衡。

　　根據被測件連接情況設置平衡端口和網絡儀端口的關系。選擇軌跡Sdd11，點擊確定。選擇阻抗格式。

　　點擊分析→時域→時域變換→低通階躍并勾選時域變換，同時根據被測件長度設置起始和終止時間。設置光標等觀察阻抗曲線。

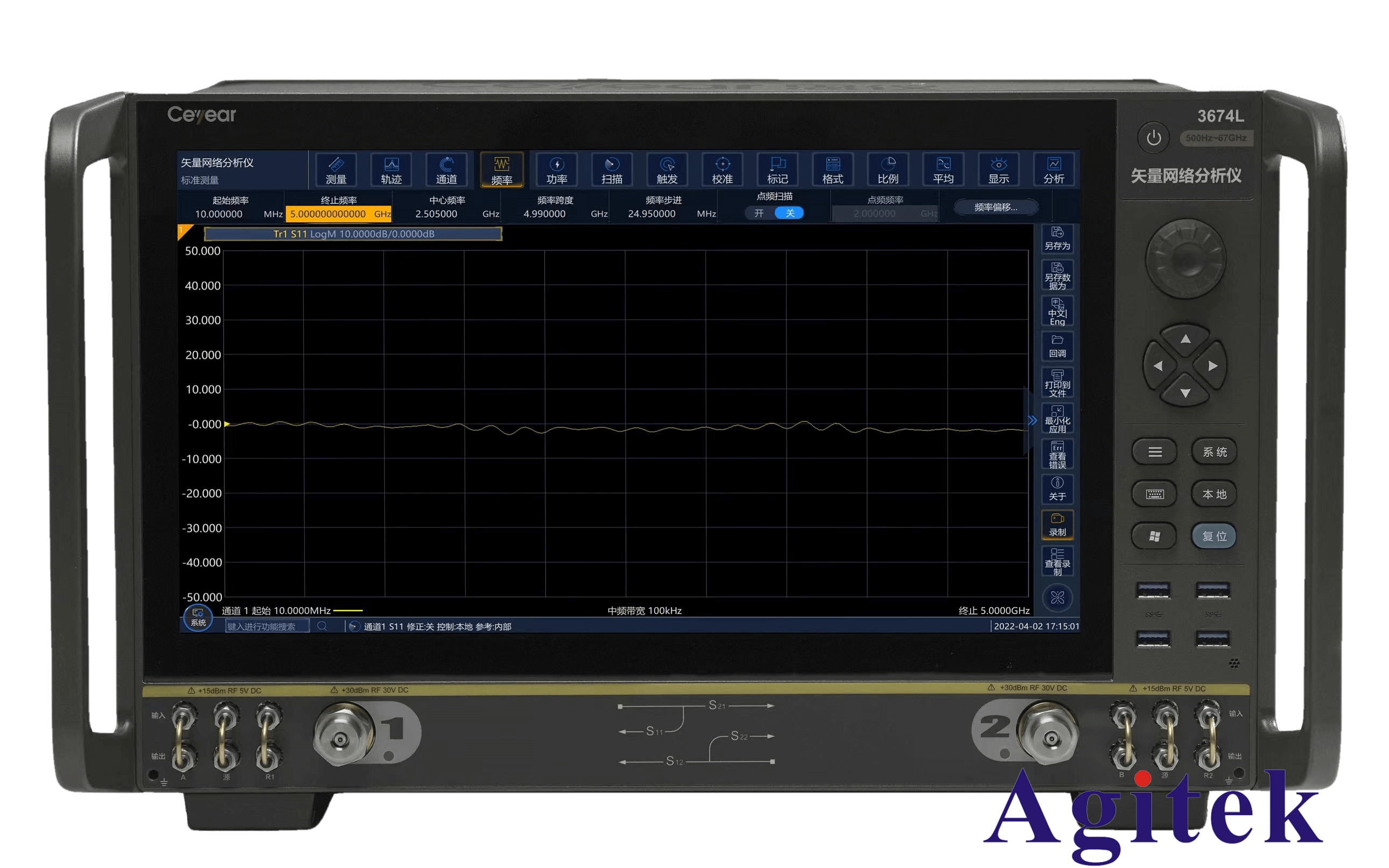

3674系列矢量網絡分析儀

　　第四步：測量結果顯示及保存

　　此時屏幕顯示只有Sdd11的TDR阻抗一條曲線。按文件-另存為，可以將測試數據保存為各種格式，也將測試曲線可以保存為jpg，bmp，png等圖片格式。

       以上就是使用矢量網絡分析儀實現時域測量的方法介紹，更多詳情信息，歡迎登陸安泰測試進行咨詢。
