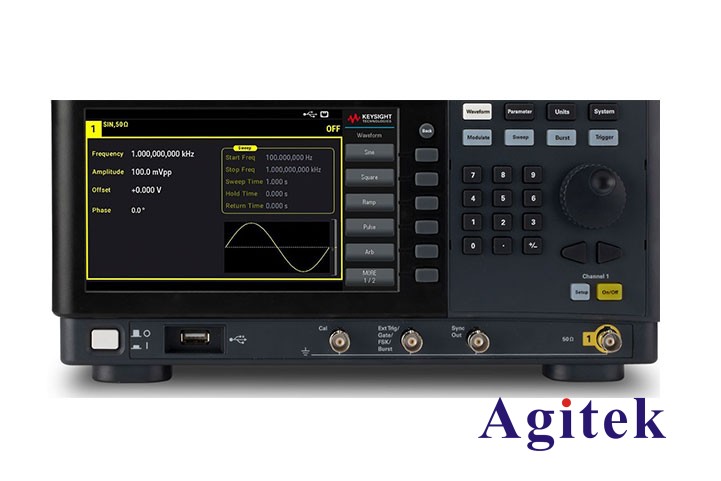

是德EDU33212A系列波形和函數發生器

　　信號發生器又稱信號源或振蕩器，在生產處踐和科技領域中有著廠涉的應用。各種波形曲線均可以用三角函數方程式來表示。能夠產生多種波形，如三角波、鋸齒波、矩形波(含方波)、正弦波的電路被稱為函數信號發生器。函數信號發生器在電路實驗和設備檢測中具有十分廣泛的用途。例如在通信、廣播、電視系統中，都需要射頻(高頻)發射，這里的射頻波就是載波，把音頻(低頻)、視頻信號或脈沖信號運載出去，就需要能夠產生高頻的振蕩器。在工業、農業、生物醫學等領域內，如高頻感應加熱、熔煉、淬火、超聲診斷、核磁共振成像等，都需要功率或大或小、頻率或高或低的振蕩器。

　　信號發生器：正弦信號主要用于測量電路和系統的頻率特性、非線性失真、增益及靈敏度等。按頻率覆蓋范圍分為低頻信號發生器、高頻信號發生器和微波信號發生器；按輸出電平可調節范圍和穩定度分為簡易信號發生器(即信號源)、標準信號發生器和功率信號發生器(輸出功率達數十毫瓦以上);按頻率改變的方式分為調諧式信號發生器、掃頻式信號發生器、程控式信號發生器和頻率合成式信號發生器等。

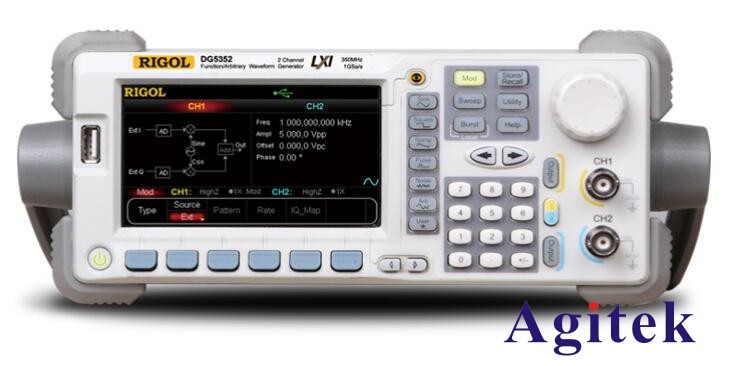

普源DG5000系列函數/任意波形發生器

　　函數信號發生器的實現

　　函數信號發生器的實現方法有以下兩種：

　　1：采用外部DDS時鐘+sdram+da的方法實現，這樣需要PC機下載波形點數到FPGA中，然后控制DDS產生需要的時鐘，它的優點是實現簡單，缺點是不能快速的產生波形，同時在低頻的情況下，性噪比不是特別好。

　　2：采用FPGA+DA的方法實現。這個的做法復雜很多，其中安捷倫的信號源就是這樣做法，在這里著重說一下這個的實現方法。

　　1)：正弦波可以采用FPGA內部的DDS或者cordic算法實現，這個根據需求與FPGA資源進行決定。

　　2)：方法是實現第二難的部分，由于DDS的誤差累計，采用簡單的等于以及不等于的方法會產生很大的相位抖動，就是說的累加到倍數或者小數部分，因此需要對這部分進行算法上的處理，最簡單的算法就是差值處理。

　　3)：三角波/斜波采用方波算法后，找出兩個折線，就可以實現。

　　4)：脈沖產生，這部分是最難的部分，它必須根據方波來擬合出公式來滿足，占空比，上升沿，下降沿，脈寬等參數。

　　5)：pn碼，這個比較容易實現，采用m序列就可以很好的產生了。

　　6)：高斯帶限噪聲，可以先生成一個白噪聲+濾波器的方法，濾波器的系數采用matlab來產生，通過降低clk來降低帶寬。

　　7)：任意波發生器，采用PC下載到FPGA內部的存儲器的方法，采用插值算法可以實現任意碼元速率的輸出
