萬用表使用技巧之避免常見的測量陷阱

        如果一個交流有效值讀數意義不明，這是否自動假定您的電路有問題，而問題可能出在您如何進行測量上。下列為可能影響有效值測量的常見陷阱。我們已經遇到了一些陷阱，您在之前可能也已經遇到過。

　　低于滿量程的測量

　　大多數儀表規定交流輸入最低為滿量程的 5% 或 10%(有一些最低僅為滿量程的 1%)。為了實現最大精度，測量需要盡可能地接近滿量程。有時，如果手動設置可以幫助您最大化輸入范圍，您可能需要放棄自動定標。

　　交流或直流耦合

　　當您忙碌起來時，很容易忽略這個簡單的問題。如果您的儀表為交流耦合(或具有可選的交流耦合)，它會以與輸入信號串聯的形式插入一個電容器，電容器會阻隔您的信號中的直流分量。取決于信號和您想要獲得的結果，測量可能令人滿意或適得其反。

　　如果您期待包含直流分量，但是儀表為交流耦合，那么其結果可能大錯特錯。請注意，如果您需要測量較大直流偏置上的較小交流信號，而您的儀表無法直接提供交流 + 直流功能，您可以使用交流耦合測量交流分量，再單獨測量直流分量。然后，您可以使用有效值加法將二者相加：

　　數字萬用表高波峰因數信號的飽和問題

　　高波峰因數信號除了會導致高頻分量問題，還會對輸入范圍造成破壞。請回想一下 2% 占空比的脈沖串。其 7+ 的波峰因數意味著峰值比有效值高出 7 倍多。這意味著您的儀表需要為低有效值提供足夠的幅度分辨率，避免高峰值達到飽和。

　　更糟糕的是，您通常根本無法獲得波峰因數飽和的過載指示。您必須檢查儀表的最大峰值因數指標，并避免它們超標。

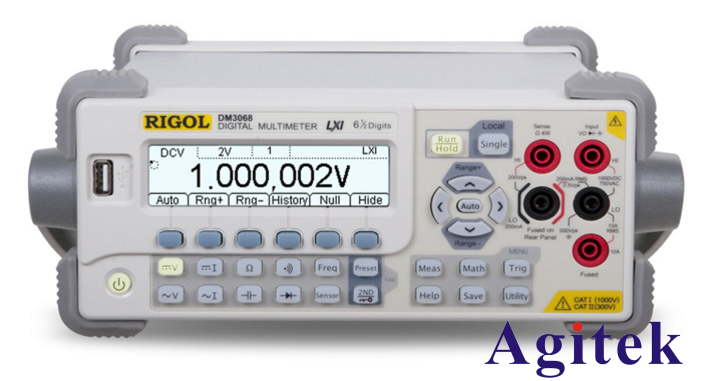

rigol DM3068 數字萬用表

　　帶寬錯誤

　　如果測量中沒有包含更多的諧波分量，諧波較多的信號就可能產生低讀數的測量結果。請檢 查 儀器的技 術資料，了解您需要多少帶寬。然后確保您的信號未超過帶寬。

　　自熱錯誤

　　高壓會使儀表的信號調理元器件溫度上升，從而導致測量值發生偏移。請注意最大輸入電壓;如您超過該值，那么在進行其他測量前，應給儀表留出冷卻的時間。

　　建立時間

　　根據定義，有效值測量要求對被測最低頻率的多個周期計算平均時間。因此，如果您并不在意某個特定測量中的低頻分量而且您的數字萬用表具有可選的平均濾波器，那么請切換至更快的濾波器。

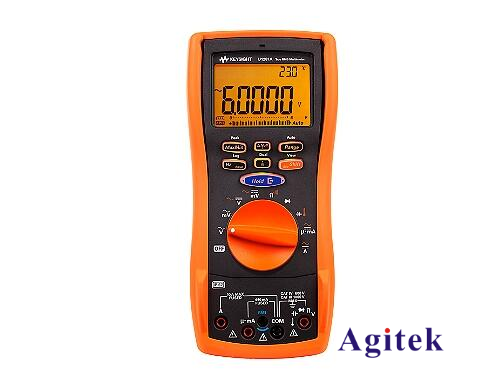

U1280系列4.5 位手持式萬用表

　　安泰測試小編總結：

　　數字萬用表交流有效值測量比您第一眼看上去要復雜得多，但是稍微了解一下其原理，將幫助您更好地應對復雜性。如果您還沒有這樣做，那么請查看您的數字萬用表技術資料標明的波峰因數、帶寬和其他極限值。請盡量遵守這些極限值。高質量儀表會在其極限值之內運行，提供持續可靠的測量結果。更多信息，歡迎登陸安泰測試進行咨詢。
