功率放大器的輸入阻抗和輸出阻抗的關系

　　輸入阻抗(inputimpedance)主要是電路輸入端的等效阻抗。如果我們?cè)谳斎攵颂砑右粋€(gè)電壓源U，并在輸入端測量電流I，輸入阻抗Rin為U/I。輸入端可視為電阻的兩端，其電阻值為輸入阻抗。

　　對于相同的輸入電壓，如果輸入阻抗很低，就需要大量的電流流過，這就需要測試前一級的電流輸出能力。如果輸入阻抗高，所需電流很小，大大減輕了前一級電流輸出能力的負擔。因此，請?jiān)谀碾娐吩O(shè)計中添加輸入阻抗。

　　輸入阻抗與普通電抗元件沒有什么區別，反映了電流阻抗的大小。對于電壓驅動電路，輸入阻抗越大，電壓源負載越輕，在不影響信號源的情況下更容易驅動。另一方面，對于電流驅動電路，輸入阻抗越小，電流源負載越輕。當由電壓源驅動時，輸入阻抗越大越好。用電流源驅動時，阻抗越小越好，應考慮阻抗匹配。

　　1、電壓源驅動的電路

　　電壓源驅動，可理解為恒壓電池作為能源源，總是充滿能量，不斷給負載供電，沒有內阻。若在負載兩端施加電壓源U以產生電流I，則負載阻抗Rin為U/U/I。負荷消耗的功率為P=UI=U/Rin。從這個等式可以看出，Rin總是起到降低電流I的作用。Rin越大，負載消耗的能量就越少。負載阻抗是負載的輸入阻抗。

　　2、電流驅動的電路

　　與電壓源驅動相反，電流驅動電路可理解為電流恒定能源I，為負載供電。根據歐姆定律，產生的電壓是U=I*Rin，負荷消耗的功率為P=U*I=I*I*Rin。從這個等式可以看出，負載的輸入阻抗Rin起到了增加功率的作用。恒流源驅動的電路電阻越大，負載兩端的電壓越高，消耗的功率越大。

　　輸出阻抗(outputimpedance)包括獨立供電網絡輸出端的等效電壓源(戴維南等效電路)或等效電流源(諾頓等效電路)的內阻抗。當獨立電源為零時，輸入阻抗從輸出端口進入。輸出阻抗存在于信號源、功率放大器和電源中。輸出阻抗是信號源的內阻。本質上，對于理想的電壓源(包括電源)來說，內阻應該是0，而對于理想的電流源來說，阻抗應該是無限的。在電路設計中，應特別注意輸出阻抗。

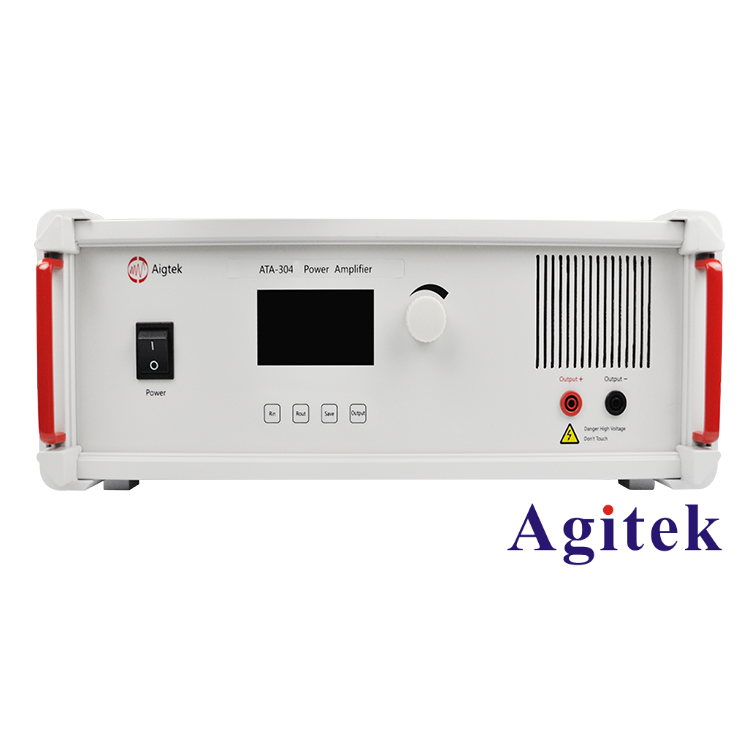

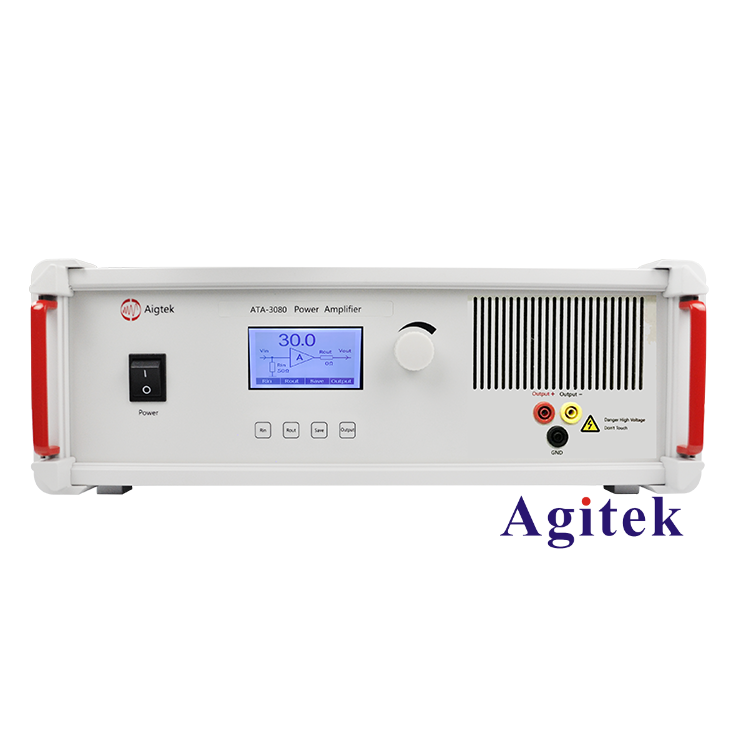

ATA-304 功率放大器

　　現實電壓源做不到這一點。理想電壓源通常與電阻r串聯使用，使其與實際電壓源相當。這種與理想電壓源串聯的電阻r是信號源/放大器輸出/電源的內阻。當電壓源為負載供電時，它會吸收電流I并在電阻上產生I×r的電壓降低。這將降低電源輸出電壓，限制最大輸出功率。同樣，對于理想的電流源來說，輸出阻抗應該是無限的，這在實際電路中是不可能的。

　　輸出阻抗是指電路輸出端看到電路負載時的等效阻抗。事實上，它主要用于能源或輸出電路。輸出端能源測量的阻抗，俗稱內阻。

       以上就是由安泰測試帶來的功率放大器的輸入阻抗和輸出阻抗的關系講解，歡迎登錄我們官方網站了解更多詳情：http://www.nfrol.com
