使用網絡分析儀精確地測量噪聲系數

　　噪聲系數是用來描述一個系統中過多噪聲量的質量因數。降低噪聲系數可以減少噪聲對系統的影響。系統設計師總是盡最大努力使整個系統的信噪比(SNR)為了達到最優，為了達到這個目的，可以使用提高信號的方法，也可以使用降低噪聲的方法。在雷達等發射/接收系統中，提高信噪比的一種方法是使用更大的大功率放大器來提高發射信號的功率，或使用大直徑天線。減少發射機和接收機之間信號傳輸路徑的損耗也可以提高信噪比SNR，但傳輸路徑中信號的損耗主要由工作環境決定，系統設計人員無法控制這一因素。還可以通過降低接收機產生的噪聲來提高信噪比SNR-這通常是接收機前端的低噪聲放大器(LNA)質量決定。與提高發射機功率的方法相比，降低接收機噪聲(提高接收機噪聲系數指標)更容易、更經濟。

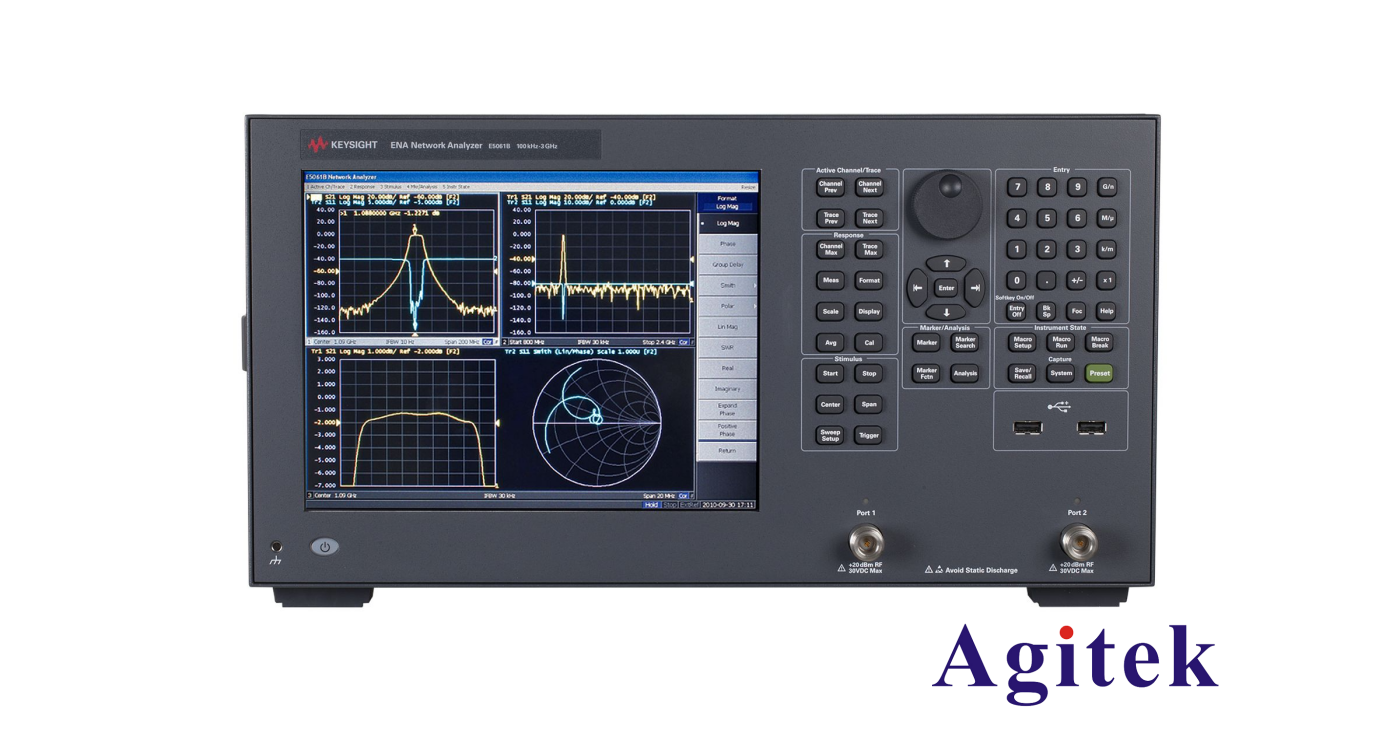

是德科技E5061B矢量網絡分析儀

　　準確測量噪聲系數的重要性

　　本應用程序指南的目的之一是讓讀者更好地理解噪聲系數測量中的測量精度，這對產品研發和產品生產都非常重要。

　　在產品研發過程中，更高的噪聲系數測量精度不僅意味著產品模擬與測量結果之間的相關性更好，而且有助于設計人員更快地細化電路模型。這也意味著系統設計人員可以更好地優化雷達等發射/接收系統的性能。

　　在產品的生產測試中，提高的測量精度也可以使用較小的保護頻帶，從而在多個測試站的測量結果中獲得更好的相關性，這意味著需要返工的產品越來越少，產量和吞吐量大大提高，測試成本進一步降低。較小的保護頻帶還可以使產品的技術指標更好、更具競爭力，以更高的價格銷售或占據更多的市場份額。

　　介紹了兩種主要的噪聲系數測量方法。

　　最常用的方法是Y因子法或冷熱源法，是德科技的噪聲系數分析儀和頻譜分析儀都是用這種方法來測量噪聲系數的。

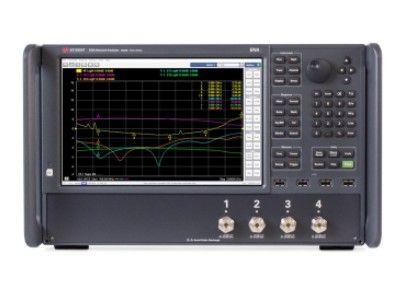

是德科技E5080B ENA 矢量網絡分析儀

       第一種是Y因子法：采用校準噪聲源-包括專門設計的通/斷噪聲二極管，噪聲源后面還有一個衰減器，可以提供更好的輸出匹配。當二極管關閉，即沒有偏置電流時，噪聲源會對被測設備顯示室溫端接負載。當二極管反向偏置時，其產生的雪崩效應會產生超過室溫端接負載的電噪聲，這種額外的噪聲量表示為“超噪比”(即ENR)。對于給定的噪聲源，ENR值會隨頻率而變化。根據內部衰減器的不同情況，典型噪聲源的ENR標稱值范圍在5dB到15dB之間。使用噪聲源可以在被測設備的輸出端口得到兩個噪聲功率的測量結果，這兩個測量結果的比值(稱為Y因子)可以用來計算噪聲系數。使用Y因子法進行測量也可以產生被測設備的標量增益。

　　第二種測量噪聲系數的方法是冷源法，有時稱為直接噪聲測量法。在被測設備的輸入端口連接冷(通常是室溫)端接負載，然后單獨測量被測設備的增益。使用矢量網絡分析儀(VNA)冷源法經常用于測量噪聲系數，因?yàn)樗试S我們?cè)跍y(cè)量放大器或變頻器時完成S參數、壓縮、噪聲系數等指標的測試。
