功率放大器增益的定義介紹

　　電子工程師在日常實驗測試中經常使用功率放大器，在介紹功率放大器產品時，經常會看到增益的參數指標。下面安測試將介紹功率放大器增益的含義。

　　功率放大器增益的定義：

　　功率放大器作為一種電子電路，可以通過獲得外部電壓來放大信號。放大器可以產生與輸入信號相同但范圍更大的輸出信號，因此每個放大器都會受到限制，即可放大的最大信號不能放大到無限大。

　　放大器放大信號的能力是指放大器的增益，放大器的增益是指輸出與輸入的比率。

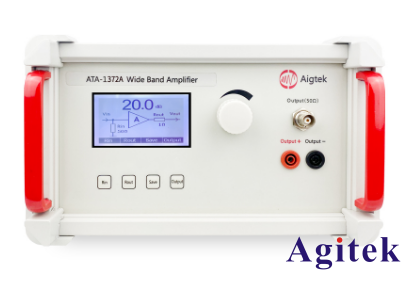

ATA-1372A寬帶放大器

　　放大器的輸出信號由電壓或電流控制，所以也用電壓增益或電流增益來表示。放大器的輸出電流與輸入電流的比率稱為放大器的電流增益，而放大器的輸出電壓與輸入電壓的比率稱為放大器的電壓增益。同樣，放大器的輸出功率與輸入功率的比率稱為放大器的功率增益。

　　放大器功率增益(Ap)或功率電平也可以使用分貝(dB)表示。b是一個沒有單位的對數單位(以10為底)。因為Bel是一個太大的計量單位，我們可以用下面的表達式來計算放大器的增益，以分貝或者dB為單位。

　　·電壓增益(dB)：av=20*log(Av)

　　·電流增益(dB)：ai=20*log(Ai)

　　·以dB為單位的功率增益：ap=10*log(Ap)

　　放大器的DC功率增益是輸出輸入比常用對數的10倍，其中電壓和電流增益是常用對數的20倍。但是需要注意的是，20dB的功率是10dB的兩倍。

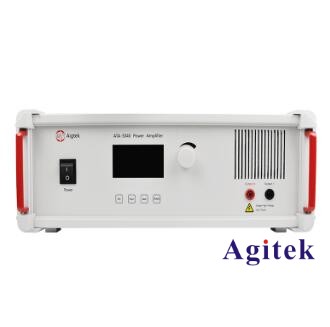

ATA-3040功率放大器

　　此外，dB的正值表示增益，dB的負值表示放大器內部的損失。例如，+3dB的放大器增益表示放大器輸出信號“翻倍”，而-3dB的放大器增益表示信號“減半”，換句話說，就是損失。

　　放大器的-3dB點稱為半功率點，從最大值下降-3dB，最大輸出值為0dB。

       以上功率放大器增益的定義介紹，欲進一步了解詳情信息，歡迎登錄安泰測試進行咨詢。
