基于單片機的波形發生器設計方案
作者：admin
更新時間：2023-02-22
點擊數：
單片機可以用來設計各種類型的波形發生器，下面是一種基于單片機的波形發生器設計方案。
所需材料：
單片機：可以選擇常見的Atmel AVR單片機，如ATmega328P等。
調制器：可以使用AD9833或AD9851等常用的調制器。
時鐘：使用25MHz或30MHz的晶體振蕩器，或者使用時鐘模塊。
驅動電路：使用操作放大器或MOSFET進行驅動。
顯示器：可以使用LCD或OLED顯示器。

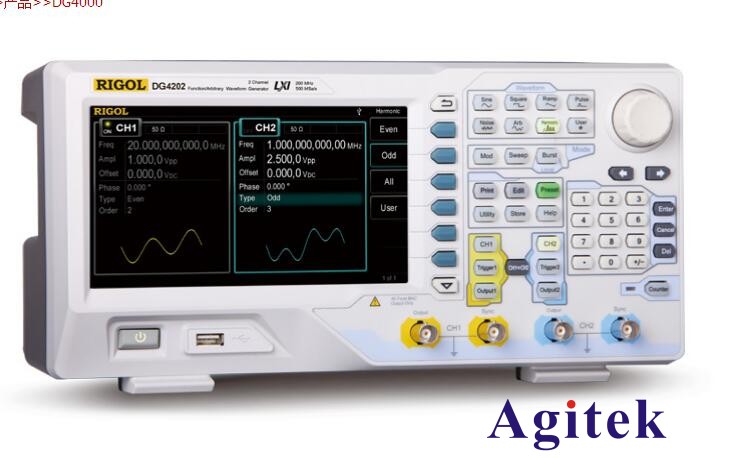

普源函數任意波形發生器DG4000系列
步驟：
1.首先，需要將單片機與調制器連接，可以使用SPI或I2C接口進行連接。
2.使用時鐘模塊或晶體振蕩器提供單片機的時鐘信號。
3.編寫單片機程序，控制調制器產生各種類型的波形，如正弦波、方波、三角波等，并將波形數據發送到調制器。
4.使用驅動電路將波形數據轉換為實際的波形輸出信號，并通過電容或放大器等電路對波形進行濾波和放大。
5.使用顯示器顯示波形參數和波形圖形，可以使用LCD或OLED顯示器。

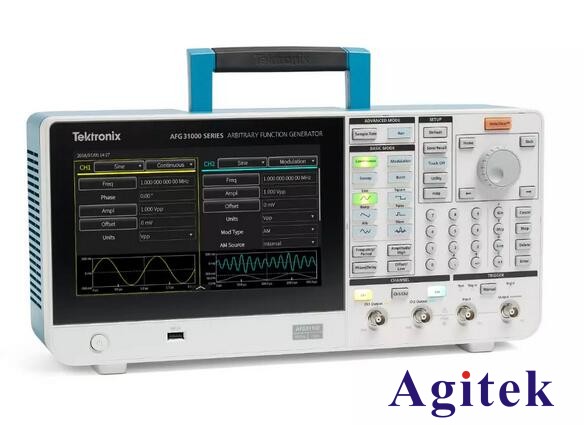

泰克AFG31000任意波函數發生器
注意事項：
1.根據所選的調制器和單片機，需要選擇合適的電源電壓和電流。
2.根據需要選擇合適的驅動電路和濾波電路，以確保輸出波形質量良好。
3.根據需要選擇合適的顯示器，以顯示波形圖形和參數。
4.在設計和制作過程中，需要注意安全問題，如電路保護和接地等。
以上就是基于單片機的波形發生器設計方案，欲了解更多信息，歡迎登錄安泰測試進行咨詢：http://www.nfrol.com
