如何選擇合適的電子負載？

        市面上有各種各樣的直流電子負載產品。如何選擇合適的電子負載以滿足應用需求十分關鍵。以下是選擇合適的電子負載時要考慮的基本因素。

　　? 額定容量

　　- 最大電壓、電流和額定功率能提供應用所需的必要信息，可確保電子負載能夠處理電源的容量

　　? 動態測試

　　- 有些負載是動態負載，電子負載的任意功能允許您使用不同的功能，如脈沖、步進和斜率變化

　　? 工作模式 — CR、CC、CV 和 CP

　　- CC 用于功耗測試

　　- CR 可以直接取代電阻器

　　- CV 用于電流電源測試

　　- CP 用于存儲容量測試

　　? 計算機控制

　　當您無法通過前面板設置參數時，可以使用 RS232、GPIB 或 USB 編寫復雜的測試程序

　　? 外形尺寸

　　直流電子負載的外形尺寸

　　直流電子負載具有幾種與電源相關的外形尺寸。以下是電子負載的三種常見外形尺寸：

　　1. 電子負載臺式產品

　　臺式外形最常見于實驗室環境。這種低成本的儀器可提供基本功能，通過前面板完成大多數設置。電子負載配備基本連接，如 GPIB 或 RS232，可用于遠程編程。較新的型號可能具有 USB 功能。

　　臺式單路輸入電子負載是具有基礎功能的低成本儀器。

　　2. 系統電子負載

　　通常內置于機架系統中，主要用于自動測試系統(ATE)。ATE 集成在高吞吐量、大功率(超過 5 KW)制造環境中，可同時測試多個器件。該系統采用局域網等先進的連接方式。

　　機架配置中使用的系統電子負載，主要用于ATE測試

　　3. 模塊化電子負載

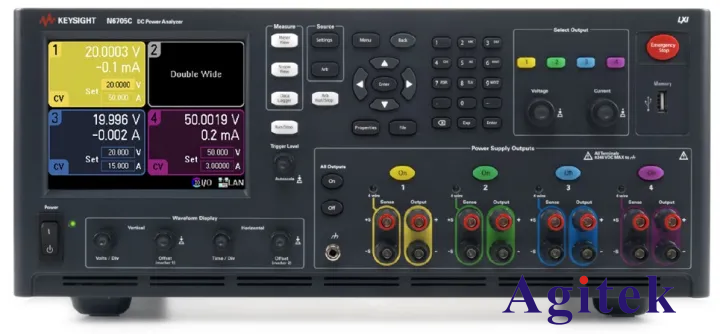

　　通常由帶有計算處理器的主機組成 — 模塊化電子負載與電源裝置在同一主機內一起工作。它可以根據應用要求更換不同的模塊，靈活地調整大小。模塊化電子負載通常配備一個大顯示屏，以便您通過趨勢圖查看基本分析。下圖所示的N6705C直流電源分析儀具有USB和LAN連接功能。

　　模塊化電子負載有助于在制造環境中進行測試

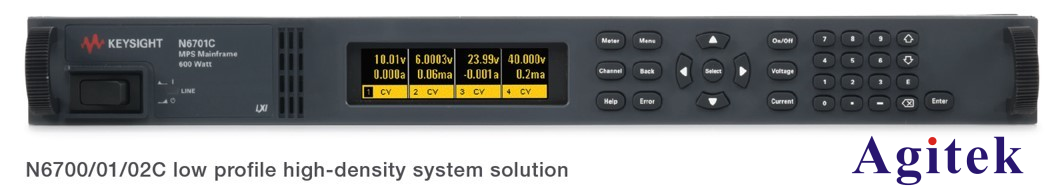

　　模塊化電子負載在制造環境中很常見，您可以輕松地將這個儀器添加到 1U 高主機中。大多數測試系統已經有了一個電源，因此可以輕松添加負載。主機采用由前往后的散熱方式，因此只需 1U 的機架空間。上圖所示的 N6700C 電源模塊具有 USB 和 LAN 連接功能。

　　N6700C 電源模塊小巧、靈活、快速的電源，適用于研發、設計驗證和 ATE 應用。

　　電子負載是一種消耗電源電流的儀器，在直角坐標系中的第 2 和第 4 象限運行，其應用領域包括電力電子和能源市場。先進的電子負載可以通過穩定可靠的輸入仿真復雜和動態變化的實際負載。它具有四種常見的工作模式：CC、CV、CP 和 CR。您可以根據應用需求選擇不同類型的電子負載。
