為什么需要直流電子負載？電子負載應用有哪些？

　    當電源吸收電流(消耗功率)時，它實質上相當于一個電子負載。電子負載設計模仿的是一個消耗電力的器件。它對電源進行拉載，可以使電源“看到”DUT 中的負載(應用和環境)。它們可以進行編程，以提供不同類型的負載;它們具有靜態和動態拉載模式。實際負載更為復雜并且難以預測，但電子負載可以提供穩定且有程控的負載模式。

　　直流電子負載是設計、制造和評測直流電源(電池、轉換器和逆變器)時必不可少的工具。其他應用包括燃料電池和光伏電池測試。

　　直流電子負載包含一組功率晶體管或金屬氧化物半導體場效應晶體管(MOSFET)，目的是消耗或吸收功率。電流放大器通過開關這些晶體管來調節電子負載的輸入電流。

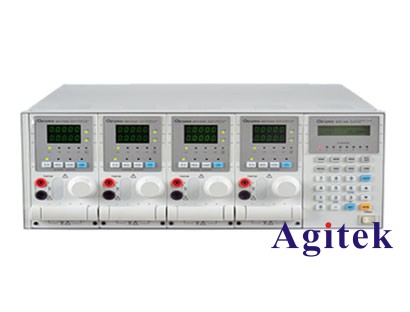

6310A系列可編程直流電子負載

　　電子負載應用

　　隨著技術的發展，傳統的機械驅動逐漸被電氣驅動替代，導致功耗大大增加。電力需求的大幅增加使得人們愈發重視節能。設計人員競相開發各種高能效產品。對電源和耗電器件執行嚴格的測試可以拓寬直流電子負載的應用領域。

　　下面介紹的就是電子負載典型應用，以及它們如何幫助業界測量。

　　1、電源轉換器和逆變器測試 — 測試 DC-DC、AC-DC 和 DC-AC 的快捷方法。在輸出端應用電子負載可以仿真上電過程中的產品。您可以使用不同等級的負載來測試最小和最大輸入開啟電壓電平。使用電子負載可以進行紋波和噪聲測量、負載和電源調整以及過壓和過流保護測試。

　　2、不間斷電源(UPS)— 完整測試需要交流電源、直流電源、直流負載和交流負載。直流負載使用負載組來測試 UPS 內的備用電池和充電器。交流負載測試整個 UPS 系統。負載組測試可以驗證 UPS 在不同負載條件下提供所需電力的能力，以及電壓穩定性和控制系統的效率。

　   3、電池和燃料電池 — 與電阻負載組相比，它們可為您提供恒定負載，從而縮短測試時間。如需進行容量測試，請使用 CP 模式，以便在電池電壓隨時間下降時提供一致的功耗。電子負載可以通過編程輸出包括快速跳變的各種負載曲線，使用戶能夠測試電池充電和放電循環的特征曲線。

　　4、太陽能電池板 — 用于大功率光伏測試的出色解決方案。它能夠以較低的成本供應大電流。使用 CV 模式捕獲 I-V 曲線、或增加電壓以便進行電流測量。

　　5、便攜式器件 — 對電子負載進行編程，以仿真產品的各種功率狀態，如睡眠模式、節能模式和全功率模式，從而執行功耗測試。

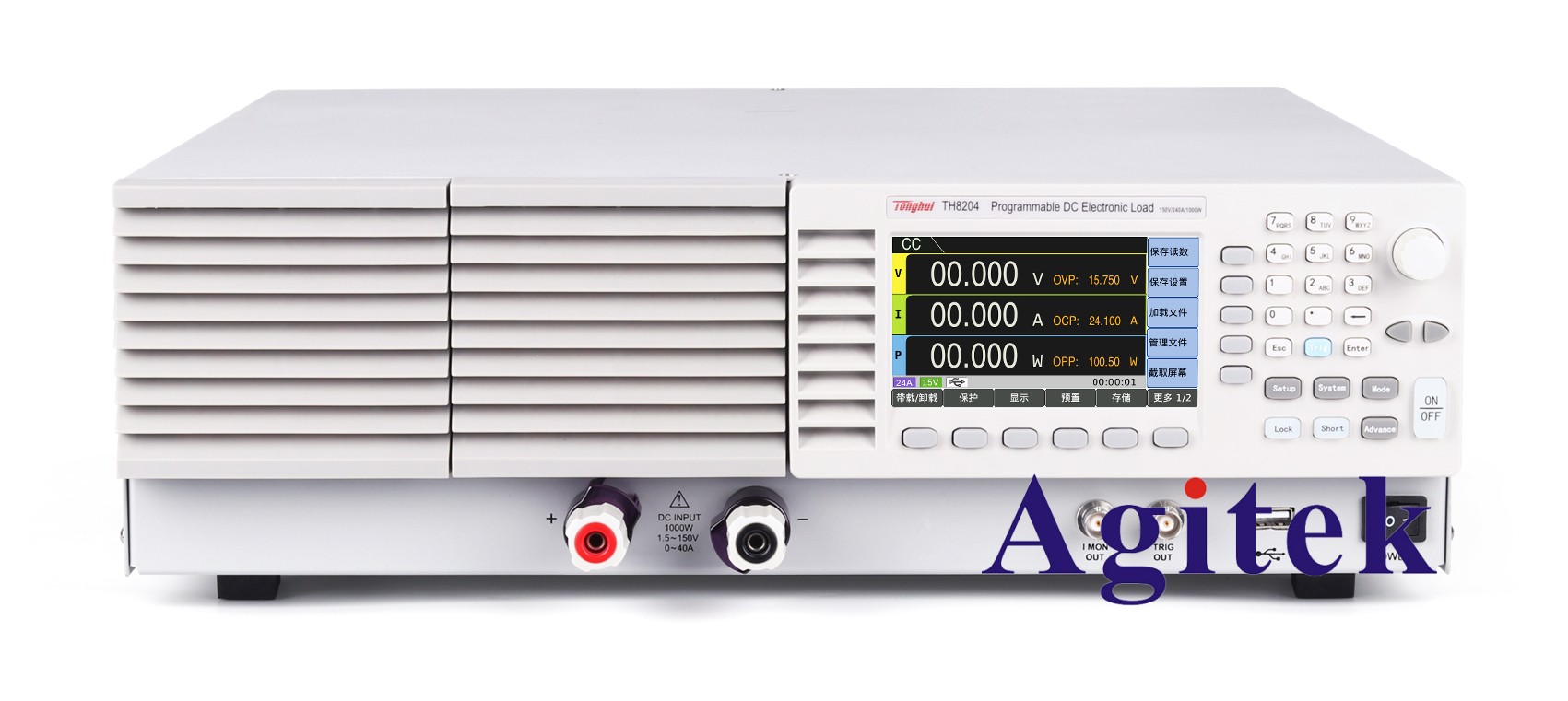

同惠TH8203可編程直流電子負載

　　典型的電子負載具有：

　　? 多種測量功能，可以測量電壓、電流、功率、峰值、均值、最小值和最大值

　　? 通過前面板，可以顯示輸入讀數和測量讀數

　　? 獨立通道工作

　　? 內置脈沖發生器，用于連續工作、脈沖工作和觸發瞬態工作

　　? 觸發輸入，支持并聯配置實施同步測量

　　? 通過 SCPI 命令語言進行遠程編程
