六位半萬用表怎么理解？如何利用好六位半萬用表?

       萬用表是一種帶有整流器的、可以測量交、直流電流、電壓及電阻等多種電學參量的磁電式儀表。對于每一種電學量,一般都有幾個量程。又稱多用電表或簡稱多用表。是我們用來測量靜態參數的基本儀表，在電子工業領域應用廣泛。

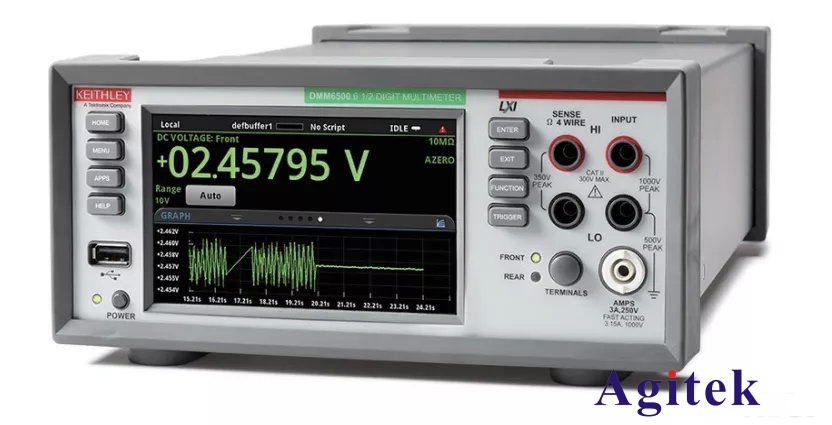

　　圖|DMM6500前面板

　　六位半萬用表的分辨率可以達到檔位的小數點后六位。以DMM6500為例，如果需要測量非常小的電壓值，可以調整到200mV檔位，可以用100nv的靈敏度測試電壓。

　　使用萬用表準確測試參數，除了注意萬用表的精度外，其測量技巧也不容忽視。

　　1.精確測量電阻選四線法

　　DM6500具有二線法和四線法的電阻測試模式。當DUT低于100時。Ω在此過程中，建議首先考慮四線方法。使用此配置連接時，可盡可能避免測量引線電阻引起的誤差。DMM6500前面板和后面板連接是安全的香蕉插孔。下圖是前后輸入端子的連接方法。

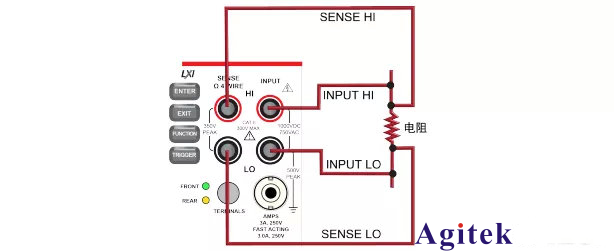

　　圖|用于 4 線電阻測量過程的前面板連接

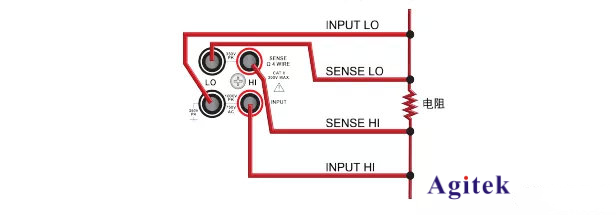

　　圖|用于 4 線電阻測量過程的后面板連接

　　2.啟用偏置補償

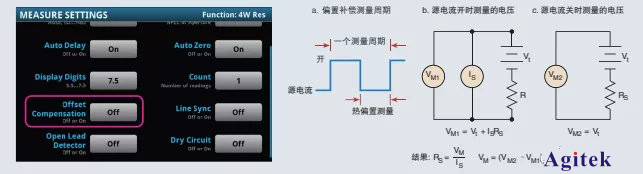

　　偏置補償技術可用于消除低電阻時的熱電壓誤差。如圖所示，在偏置補償技術中，源電流交替打開和關閉，并在兩部分測試電壓。正確的電阻可以通過這個電壓VM和周期開口部分的源電源來計算。

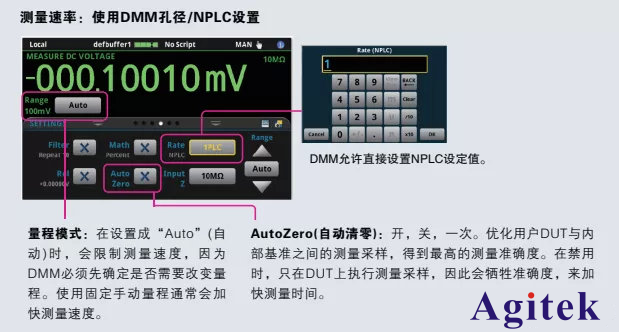

　　3.設置采樣速度

　　以測試準確度作為首要目的的測量，一方面可以打開AutoZero功能，另一方面可以調整“積分時間”(PLC)，“積分時間”(PLC)越大，精度越高;

　　補充知識：如何理解萬用變六位半？(6 5/6):

　　1、最大數值顯示:5999999

　　2、半位(最高位，不能完整顯示0~9這10個數):5

　　3、位(能完整顯示0~9這10個數):999999

　　4、這里的半位只能顯示0~5，位有六位(999999)。所以稱為6 5/6

　　總結:

　　1.半位只要不能完整顯示0~9中任何一個數就是半位，半位的表示，不管是1/2、3/4、4/..只要是分數顯示，都稱之為半位。

　　2.半位1/2、3/4、4/5，分子是最高位能顯示最大的數字:分母為滿量程下的數字，最高位是沒法顯示出的數字。

　　3.位，任何一個位都可以顯示0~9這十個數字中的任何一個。

　　4.可以粗略理解為一個2V電壓 31/2的萬用表去量的話，只能讀到1.999V 即最高位只能顯示0.1 永遠不可能出現2~9這八個數字中的任何一個。

      通過以上的講解，你學會了嗎？如果還有其他疑問，歡迎訪問安泰測試進行咨詢了解。
