用頻譜分析儀在相位噪聲對數圖模式下測量雜散

　    在相位噪聲模式下測量雜散幅度時要小心。 一般來說，雜散、諧波和其他信號會出現在對數圖跡線中。 知道這些信號的存在是很有用的，但是在實際測量它們的幅度時必須小心。

　　當使用應用軟件頻譜儀相位噪聲測量在測量數圖相位噪聲時，頻譜分析儀的設置會以某種方式改變，以優化分析儀的噪聲測量。這些設置會影響測量過程中CW信號的范圍。

　　平均檢波器 -- 平均響應檢波器提供最準確的噪聲測量，是啟用相位噪聲模式時唯一使用的檢波器模式。當分析儀測量時，設置的SPAN較寬，RBW相對較窄時，信號峰值帶寬非常窄。傳統頻譜分析中使用的“正態”和“峰值”檢波器具有一個特點，可以保證分析儀無論信號帶寬有多窄，都不會錯過信號峰值。平均檢波器傾向于通過與鄰近的噪音平均來減少一個狹窄的峰值信號的大小。頻譜儀在后臺標記處理中使用了足夠多的點，所以這種情況下的噪音比較小。

　　顯示平滑 -- 相位噪聲固件顯示兩個軌跡，一個是原始軌跡，另一個是平滑軌跡。顯示平滑功能使用每個顯示點周圍的可變窗口來計算動態平均結果。該窗口的平均功能將始終降低顯示的CW信號的峰值。原始軌跡是雜散信號的最佳顯示。

　　最后，顯示的SSB相位噪聲軌跡被歸一化，以顯示相當于1Hz帶寬的噪聲。實際測量的BW大于1Hz。歸一化是基于這個公式:

　　P(1Hz) = P(meas)-10log(RBW)

　　該公式假設分析儀帶寬中的所有信號都是真正的噪聲信號。如果有相關性(CW)由于集成，信號將顯示在較低的范圍內。一般來說，RBW在近端偏移時設置為較小的值(允許更好的頻率分辨率和抑制載波)，而在遠端偏移時使用較大的值(允許更快的測量時間)。例如，如果一個特定的測量點使用100kHzRBW，則集成到1hzBW的校正系數為-50dB(-10log(1萬)。同樣，如果我們正在尋找噪音，則將該校正應用于測量——雜散/諧波也減少了50dB。

　　從xSAA.從18.05版本開始，提供了“雜散檢測”算法。可以在“”Display“在菜單設置下調用”SpuriousTable"。(在傳統的GUI中，這是Meassetup，more,Spurioustable下)。

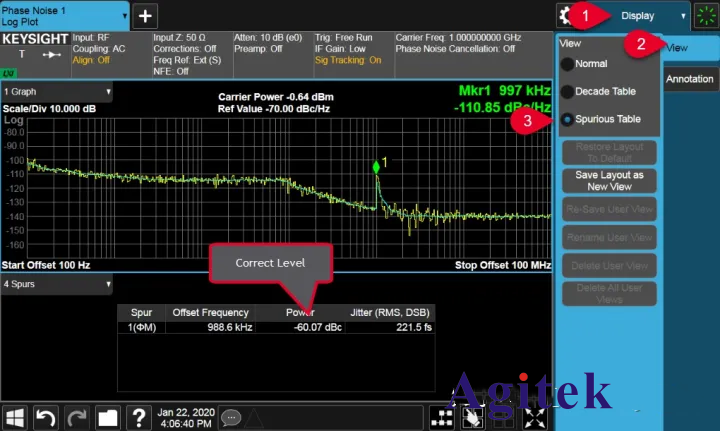

　　結果截圖(注意-這里我們還提供了雜散的抖動加成!)

　　關于這一切要記住的一點：在對數圖測量中，相干雜散信號的幅值在相位噪聲測量中總是會減少。如果你的頻譜分析儀有雜散檢測算法-一定要用它來正確顯示雜散電平，單位是dBc。
