HIOKI日置阻抗分析儀多通道測試方案

　　為了解決客戶在測試中遇到的問題，HIOKI日置針對客戶的需求，專門研發配套的測試系統，有效解決客戶測試中的疑難雜癥。

　　下面為大家介紹3套新推出的多通道測試方案。

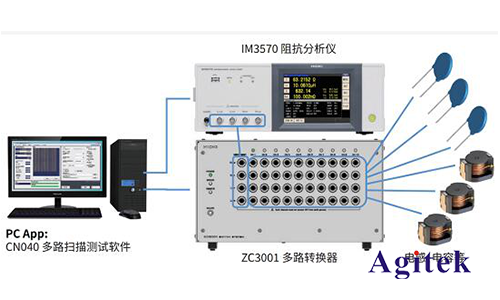

　　1、交流阻抗測試系統

　　基于阻抗分析儀IM3570與多路轉換器ZC3001組合的10ch;

　　【客戶訴求】被測物體積小，且只能逐個對被測物進行測試，手動更換被測物既麻煩又效率低。

　　【解決方案】使用多路掃描測試軟件CN040，可以實現一次性多通道測試，支持最多10ch的測量。

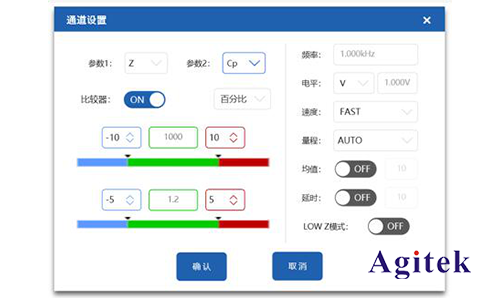

　　對各個被測物可進行分別設置

　　主要用于：電子零部件、電感、電容、共模濾波器等。可搭載半導體繼電器。高速又耐用。

　　可支持頻率：最大2 MHz

　　切換時間：0.5ms

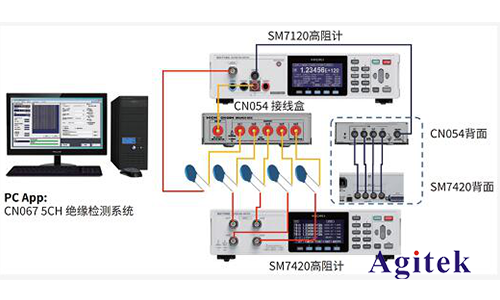

　　2、絕緣特性測試系統

　　基于高阻計SM7120與高阻計SM7420組合的5ch;

　　【客戶訴求】想輸出電壓，但不想配備外部電源，而且希望能多通道測量、提高效率。

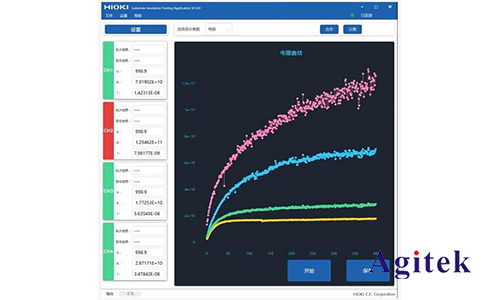

　　【解決方案】使用5通道絕緣檢測系統CN067，無需編程即可進行多通道測試，無需外部電源即可進行最大2000V的絕緣測試。同時軟件可實時顯示判定結果與趨勢曲線，方便用戶觀測。

　　絕緣電阻測試

　　主要用于：硅晶圓、電子零部件、電感、電容、各類絕緣材料，5ch同時測量。

　　測量電壓：最大2000V

　　測量范圍：最大2×1019

　　3、LiB測試系統

　　基于BT3562A與SW1001組合的132ch;

　　【客戶訴求】測量電池電芯的開路電壓(OCV)、內部電阻(AC-IR)時，如何快速追溯哪個制作工序出現了問題?如何規避產品出貨時的人為錯誤?如何快速找尋到電芯參數?

　　【解決方案】賦予電芯本體條形碼，使用多路掃描測試軟件CN015，以數據文件形式保存，規避人為輸入存在的失誤，構建全數字化模式。通過電芯上的條形碼查詢到對應的數據文件中記錄的電芯參數，即可追溯到問題工序。

　　鋰電池、全固體電池測試

　　使用SW1001(或SW1002)實現多通道測試。可以通過條形碼對對應電芯進行補償，測試結果與補償值可分別保存為數據庫文件，方便調用、查詢及管理。
