使用信號發生器擴大幅度范圍

　　信號發生器有一個重要的技術指標，那就是輸出功率范圍。當您需要的輸出功率超出這個范圍時，可以使用放大器增大輸出功率，或者使用衰減器來降低輸出功率。在使用這些設備擴展信號源的輸出幅度范圍時，有一些重要因素需要注意。放大器的增益不確定度會直接影響輸出信號電平。因此，要特別注意放大器的 1 dB 壓縮點。如果需要使器件趨近該壓縮點，則應在輸出端加上一個低通濾波器，以便把增加的諧波失真降下來 (圖 1)。

　　和放大器的情況一樣，在使用衰減器時，也需要考慮一些不確定因素，比如衰減器的平坦度和精度。為了實現最精確的測量，可以用網絡分析儀對衰減器進行定標，然后校正信號源功率，以補償衰減器的誤差。

　　當您使用外置放大器或衰減器時，技巧 2“提高功率電平精度”中介紹的方法同樣有效，能夠幫助您盡量提高測量精度。

　　干擾信號是一個主要的誤差來源，特別是在幅度電平非常小的時候。干擾信號可能來自外部輻射(例如附近的無線電臺)或信號源本身的信號泄漏。信號源的泄漏會影響輸入到被測器件的電平，而外部噪聲則會影響測量數據。為了提高測量的準確性，可將被測器件放置在屏蔽環境中，如金屬箱(圖2)或屏蔽室內。另外還可以使用 TEM(橫向電磁波)室，它也可以減少因外部輻射以及外部衰減器或信號源的信號泄漏所造成的 影響。

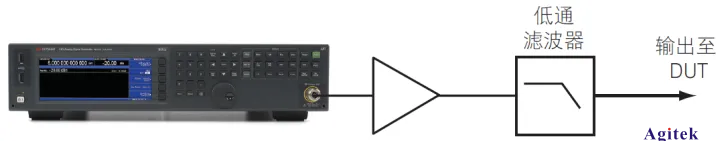

　　圖 1. 增大幅度范圍時，使用低通濾波器可以降低所增加的諧波失真。

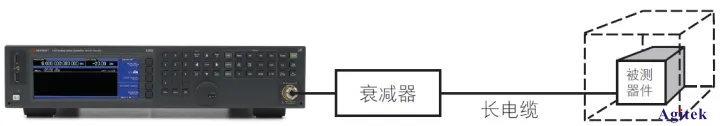

　　圖 2. 縮小幅度范圍時，將被測器件放置到屏蔽環境中。
