直流電子負載并聯操作及注意事項

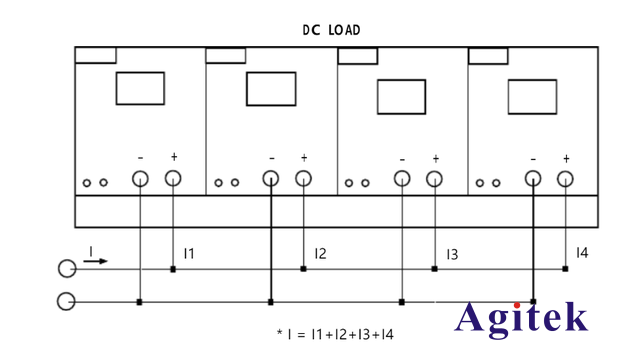

　　當待測之電源供應器功率或電流規格超過電子負載模組的功率或電流規格時，可以將2組或更多組的電子負載模組輸入連接處并聯以增加負載功率或負載電流，此時負載電流為所有電子負載之負載電流之總和。負載功率亦為所有之負載功率總和。下圖為將4組直流電子負載模組的連接方式。

　　注：

　　·電子負載僅在固定電流模式下進行并聯操作　

　　·電子負載絕對不可以串聯操作使用

　　·負載欲操作于主從模式時，需先設定從機再設定主機。

　　·主從模式下只有臺負載可以設定為主機，其它負載只能做從機。

　　·主從模式下從機的編號不可相同，否則造成沖突法成功建主從關系。

　　·并聯操作流程(博宇訊銘以全天科技EL系列電子負載為例)

　　該系列可編程直流電子負載支持主從模式，支持相同電壓規格的電子負載并聯使用，并且達到同步動態。實際操作中只需控制主機，主機會自動計算并將電流分配至其他從機負載。一主多從以適用于更大負載的需求，并大大簡化用戶的操作步驟。

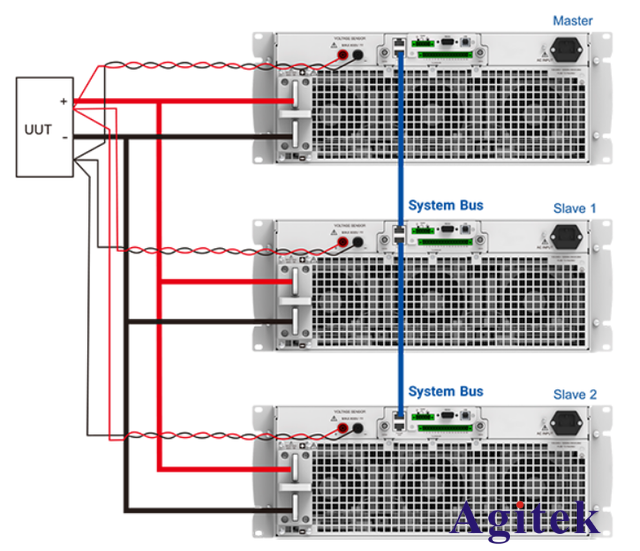

　　下以3臺設備并機(1主2從)為例介紹如何實現并機功能操作步驟。

　　1.按上圖接線式布線

　　a.標準線連接SystemBUS端

　　b.連接待測物

　　2.按上圖布線完成后，配置臺負載作為主機，其他負載作為從機。

　　a.按下[Main]鍵，選擇參數設置進并聯與同步。

　　b.設定從機操作：模式選擇為并聯模式，主從選擇從，然后設置地址，每臺從機地址都是唯的。

　　并聯數量選擇并聯中的總設備數量。

　　c.設定主機操作：模式選擇為并聯模式，主從選擇主，然后設置地址，主機地址不可與從機重復。

　　并聯數量選擇并聯中的總設備數量。

　　d.終端電阻，并聯系統中尾兩端負載的終端電阻設置有效，其余中間負載的終端電阻設置效。

　　e.點擊主機界中的開始，啟動并聯程序。

　　3.并聯狀態下的開機程序

　　先開啟從機電源，再開啟主機電源，待主機開機完成后，會動執并聯動作，連線后會恢復到關機前的狀態。

　　4.解除并聯

　　若希望將并機模式改為單機模式，可先將負載的電源關閉，拆除負載之間的并機線。打開負載電源進并聯與同步，模式設定效，解除并聯。
