網絡分析儀測量建筑材料介電常數的方法

　　為了縮短設計檢驗和質量保證所花費的時間，每個行業都需要對所用材料有一個非常清晰的認識。每種材料都有一些獨特的電氣特性，這與介電特性有關。

　　介電常數是反映靜電場作用下壓電智能材料電介質介電性質或極化性質的主要參數。ε表達。不同用途的壓電元件對壓電智能材料的介電常數有不同的要求。當壓電智能材料的形狀和尺寸是一定的時候，介電常數ε固有電容CP是通過測量壓電智能材料來確定的。

　　高分子材料的極性大小可以根據物質的介電常數來判斷。一般情況下，介電常數大于3.6的物質為極性物質;介電常數在2.8~3.6范圍內的物質為弱極性物質;介電常數小于2.8的物質為非極性物質。

　　分網測量介電常數的方法包括同軸探頭法、傳輸線法、自由空間法、諧振腔法、平行板法和電感測量法。在選擇最合適的測量方法時，必須考慮許多重要因素。

　　1、頻率范圍;

　　2、εr和μr預期值;

　　3、測量精度要求;

　　4、材料屬性(如均質、各向同性);

　　5、材料形態(如液體、粉末、固體、薄片);

　　6、樣品大小限制;

　　7、破壞和非破壞材料;

　　8、接觸或非接觸;

　　9、溫度;

　　10、成本;

　　本文介紹了網絡分析儀測量建筑材料介電常數的方法。我們在這個測試中選擇了同軸探針法。這種方法的優點是方便，不破壞，適合磨損MUT。;液體和半固體、固體對被測材料要求不高。測試前，測試面應打磨光滑。被測材料的厚度應大于2厘米，直徑和形狀不應要求。

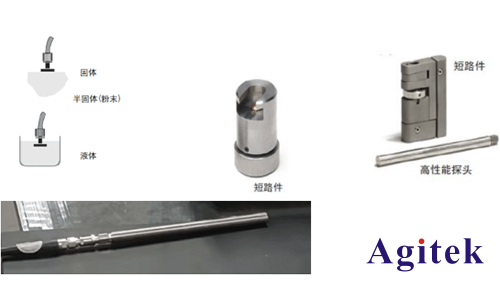

　　本篇文章測試方法需求器件：矢量網絡分析儀、同軸探頭、短路件、去離子水、被測物、測試軟件

　　測試前準備：將被測物打磨光滑，本次測試樣品為花崗巖，保證表面平滑

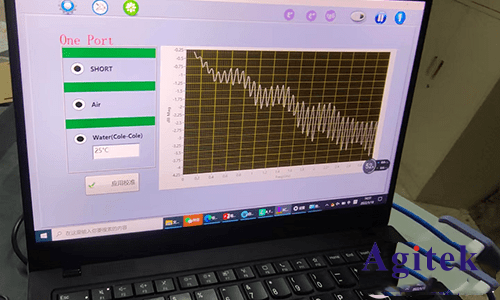

　　測試使用羅德配套的軟件，先設置好測試的頻段范圍，本次測試范圍是100MHz-3GHz，測試200個點，在每次測試前需要先進行校準，校準分為三步：

　　1、使用短路件進行校準(全反射)

　　2、空氣校準(信號無反射)

　　3，去離子水校準

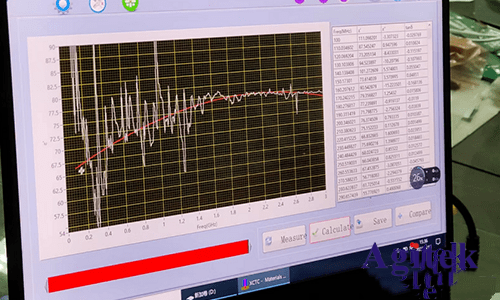

　　校準完成后可以開始直接測試，將高性能探頭對準被測物，保持不要晃動就可以開始測試，軟件可以直接將測試的結果轉化為介電常數，可直接讀取.

       以上就是網絡分析儀測量建筑材料介電常數的方法，欲了解更多信息，歡迎訪問安泰測試進行咨詢了解。
