一文幫助初學者了解LCR測試儀

　　在本文中，安泰測試將介紹LCR測試儀，主要介紹五點：1.LCR測試儀是什么;2.LCR測試儀的主要功能;3.LCR測試儀參數的含義;4.LCR測試儀測量步驟;5.使用LCR測試儀的注意事項。若您想了解LCR測試儀，或想提高對LCR測試儀的了解，請閱讀本文哦!

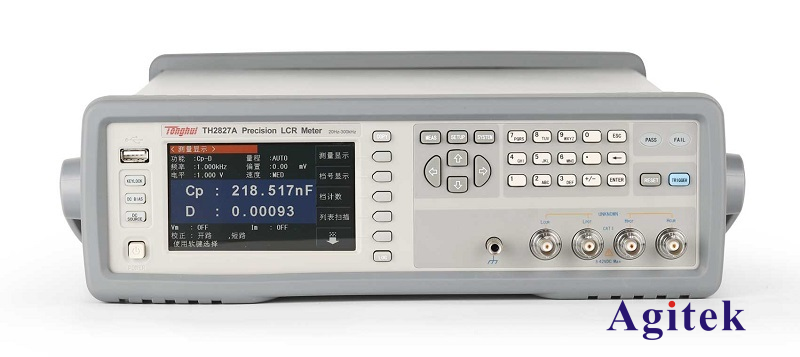

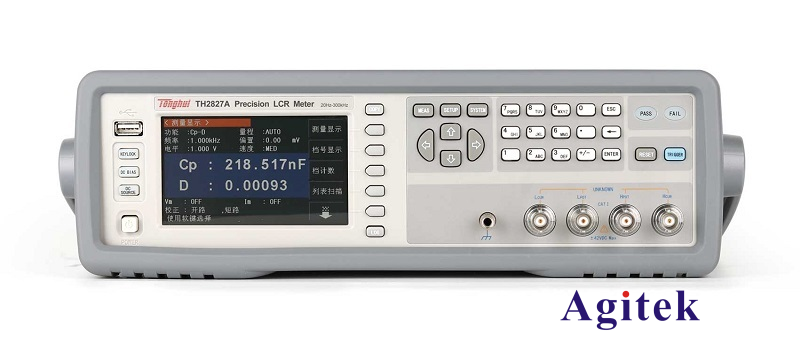

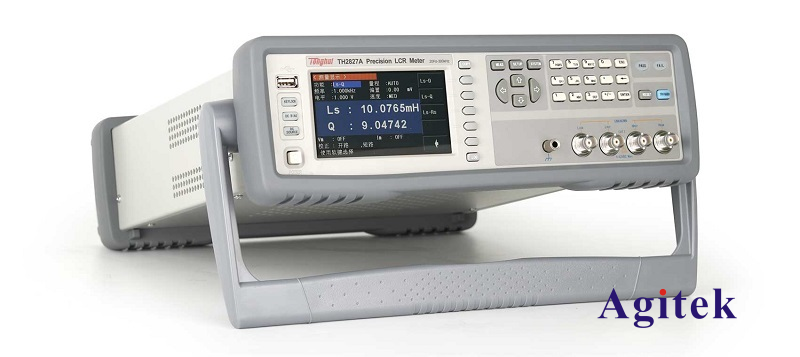

　　一、什么是LCR測試儀?

　　LCR測試儀可以準確穩定地測量各種組件的參數，主要用于測試電感、電容和電阻。它具有直接功能和簡單操作的特點，可以滿足生產線質量保證、采購檢驗、電子維護等行業的檢驗要求。預算較低。

　　二、LCR測試儀的主要功能

　　數字橋梁可用于測量和測試部門阻抗測量工具的檢定和傳輸，也可用于綜合部門阻抗元件的日常測量。許多數字橋梁都有標準接口，被測元件可以根據測量值的準確性自動分類;也可以直接與自動測試系統連接，在元器件生產線上進行產品自動測試，實現生產過程。質量控制。20世紀80年代中期，常見的數字橋接器有幾十種，誤差小于0.1%。數字橋面向更高的精度、更多的功能、更高的速度、集成和智能發展。

　　電容C、電感L、電阻R是電子工程師在產品設計中經常使用的電子元件。電路參數作為一種常見的小型無源器件，確實會直接影響電子產品的質量。因此，我們需要了解每個組件(電容器/電感/電阻)的特征參數，并隨時準確地測量這些參數。

　　LCR測試儀用于測試元件的參數(電容/電感/電阻)。正常情況下，電阻只需要測量其DC電阻值。這樣，萬用表或電阻測試儀就可以使用。與普通電阻不同，交流電必須用于測量電感和電容。LCR測試儀用交流電測量。對于交流電來說，電壓V和電流I的比值是阻抗Z，DC模式下的電阻R只需要用“大小”來表示，阻抗Z包含兩個要素:‘大小’和‘相位’，數學上用復數和矢量來表示。

　　三、LCR測試儀參數的含義

　　LCR測試儀因其直接的功能和易于操作的測試方法而被廣泛使用。通常使用LCR測試儀準確測試各種組件的參數，效果非常穩定，從而保證生產質量，節約企業成本。D和Q經常顯示在LCR測試儀中。然而，許多人不知道這意味著什么。LP和LS也在LCR測試儀的參數中，不知道有什么區別。以下是這兩個問題的答案。

　　在LCR測試儀上顯示的D是損耗角的正切角，Q是質量因數。這兩個數量的定義如下：

　　損耗值切角：

　　如果給電容施加電壓，除了給電容充電的電流外，還會有漏電流(電容的漏電流)。漏電流以熱能的形式消耗，因此表示電阻上的電流。純電容的漏電流與充電電流的比例是電容損耗角的正切值。

　　2、品質因素：

　　電和磁的量。是指儲能器件(如電感線圈、電容器等。)和諧振電路中儲存的能量與每個周期能量損失之比的質量指標;串聯諧振電路中電抗元件的Q值等于其電抗與其相當于串聯電阻的比例;元件的Q值越大，元件組成的電路或網絡的選擇性越好。

　　LCR測試儀中的電感、電容和電阻參數測量儀不僅可以自動判斷元件的性質，還可以顯示符號圖形并顯示其值。Q也可以測量、D、Z、Lp、Ls、Cp、Cs、Kp、等參數，并顯示等效電路圖形。

　　四、LCR測試儀的測量步驟

　　LCR測試儀通常用于測試電感和電容等，測量步驟如下：

　　1、設定測試頻率

　　2、測試電壓或電流水平

　　3、選用Z等測試參數，、Q、LS(串聯電感)、LP(并聯電感)、CS(串聯電容)、CP(并聯電容)、D等

　　4、儀器校準，校準主要用于開路、短路校準，高檔儀器用于負載校準。

　　5、選用測試夾具

　　6、夾具補償

　　7、把DUT放在夾具上開始測試

　　五、使用LCR測試儀注意事項

　　1.選擇正確的測試條件。組件制造商給出的組件參數值代表了在規定的測量條件下可以實現的性能和允許的偏差值。在不同的測試頻率下，電容器的參數發生了非線性變化，因此在測量組件時，我們必須選擇合適的測量頻率和電壓。此外，對于某些組件，可能需要設置偏置電壓等測試條件。

　　2.選擇合適的測量工具。測量工具也是LCR測試儀的重要組成部分。對于封裝方式多樣化的部件，LCR也有多種測量工具可供選擇。合適的測量工具不僅方便測量，而且保證了測量的準確性。

　　3.正確的零點校正。隨著測試條件的變化或測試工具的不同，LCR測試儀的零點漂移會發生變化，因此有必要對開路和短路進行零點校正。LCR測試儀設置了開路和短路校正。

　　通過以上介紹，你對LCR測試儀有一定的了解嗎?如果您對LCR測試儀的選擇和使用有任何疑問，歡迎訪問安泰測試。
