信號發生器改善信號源匹配

       信號發生器是電子領域中非常重要的工具，它可以用來產生各種波形和頻率的信號源，用于測試、實驗和研究等領域。但是在使用信號發生器時，一個常見的問題是信號源的輸出與被測設備的輸入之間的匹配問題。因為如果信號源的輸出與被測設備的輸入不匹配，就會導致信號失真或損失，而影響測試或實驗的精度和結果。

　　為了解決這個問題，我們需要改善信號源的匹配。一種簡單的方法是使用衰減器來減小信號源的輸出功率，使其與被測設備的輸入匹配。但是在很多情況下，這種方法不夠靈活，因為被測設備的輸入阻抗可能會隨著各種因素的變化而變化，這需要我們不斷地調整衰減器的衰減量，以保持匹配。而這樣的操作是非常繁瑣和耗時的。

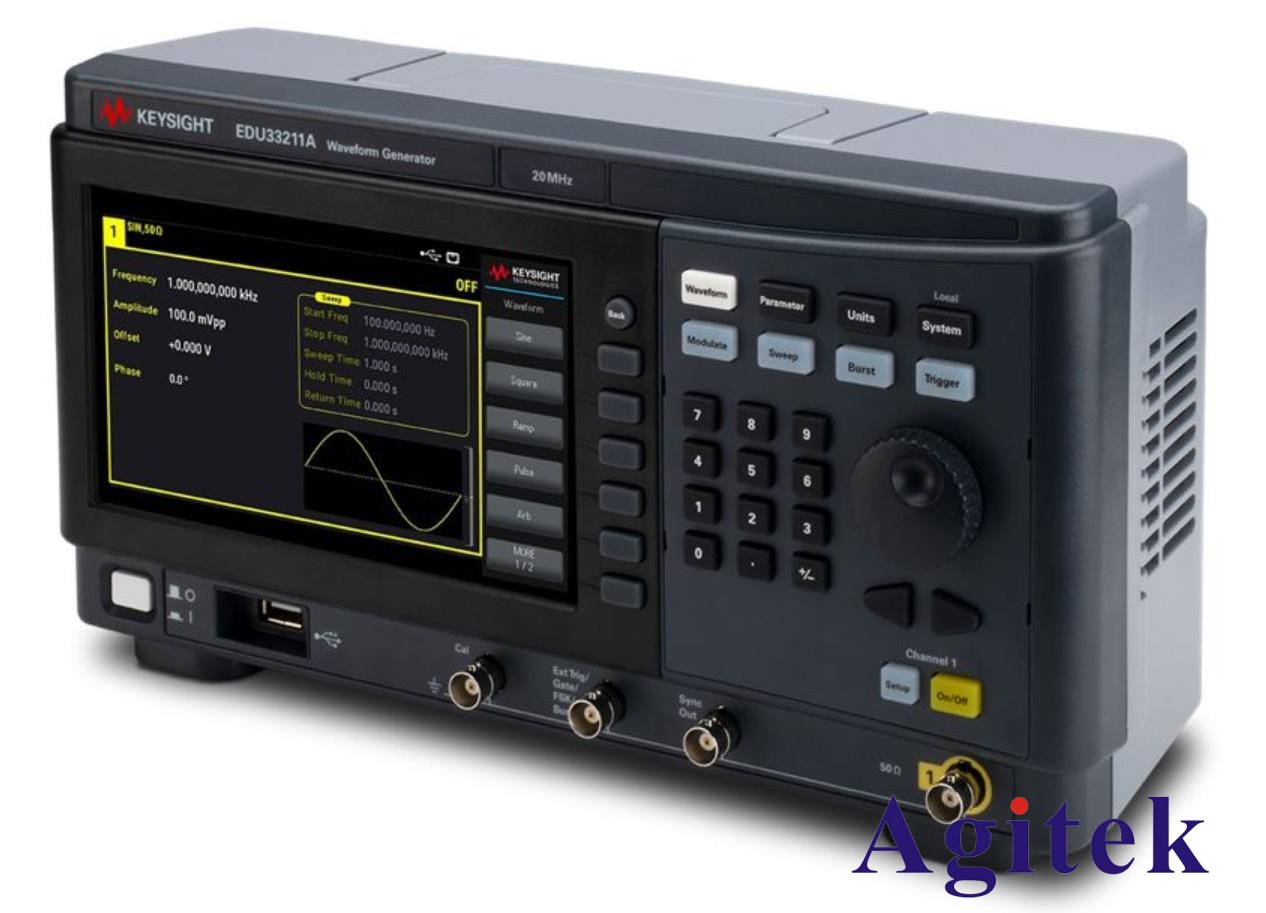

是德EDU33212A系列波形和函數發生器

　　信號源匹配非常重要，因為很多測試設備的匹配度都不太理想。信號源與負載阻抗之間的失配會改變被測器件的有效信號輸入電平。另外，測試設備一般不會直接連接至信號源，這就使問題變得更為復雜。在信號源和負載之間常常會有電纜和其他元器件，如適配器和濾波器。如果您使用適配器來適應測試設備的連接器類型，使用濾波器來消除信號源的諧波等，則應注意這些元器件會降低測試設備所檢測到的信號源匹配度。有多種方法可以減少這種失配。最簡單的是在測試設備的輸入端插入一個匹配良好的固定衰減器。這樣便可將等效的信號源匹配改善兩倍的衰減量(以 dB 表示)。

　　如果負載的匹配較差，它就會把信號反射回信號源。信號源并不能完全吸收被反射回來的信號，其中部分信號還會被再次反射給負載。根據信號相位的不同，這種再反射波會對負載產生或利或害的影響。從測量角度看，最大功率傳輸和最小功率傳輸分別代表了可能因阻抗失配而導致的最大和最小誤差。

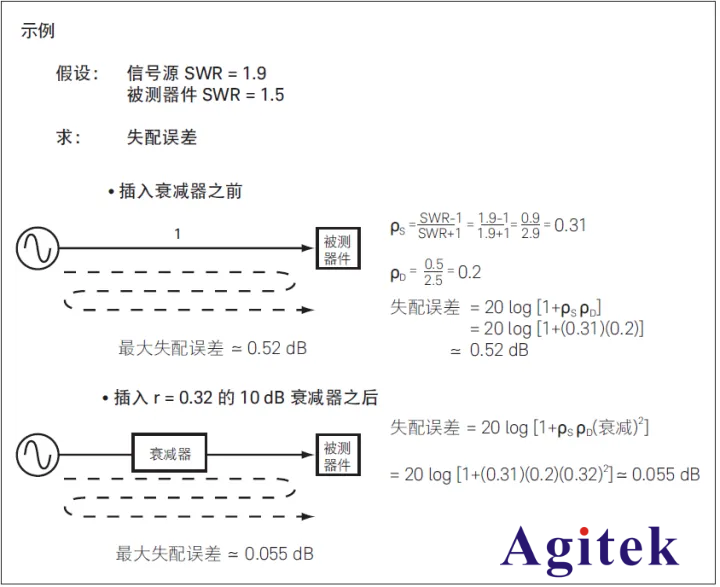

　　下例(圖1)顯示了插入衰減器之后對測量帶來的影響。

　　圖1. 信號源匹配影響了測量的不確定度。

　　使用匹配網絡來改善信號源的匹配具有多種優點。首先，它可以在較大范圍內實現對信號源輸出和被測設備輸入阻抗的匹配。其次，它具有較高的穩定性和精確性，不需要頻繁的調整和維護，可以大大提高測試和實驗的效率和精度。另外，匹配網絡的靈活性也非常強，可以針對不同的被測設備和測試要求進行不同的調整和匹配。

　　因此，在使用信號發生器進行測試或實驗時，改善信號源的匹配是非常重要的。對于一些較為簡單的情況，可以使用衰減器進行匹配，但對于較為精確和穩定的匹配，使用匹配網絡是一種更為有效和靈活的方法。相信在日常工作中，合理選擇不同的匹配方法，可以更好地提高測試和實驗的質量和效率。
