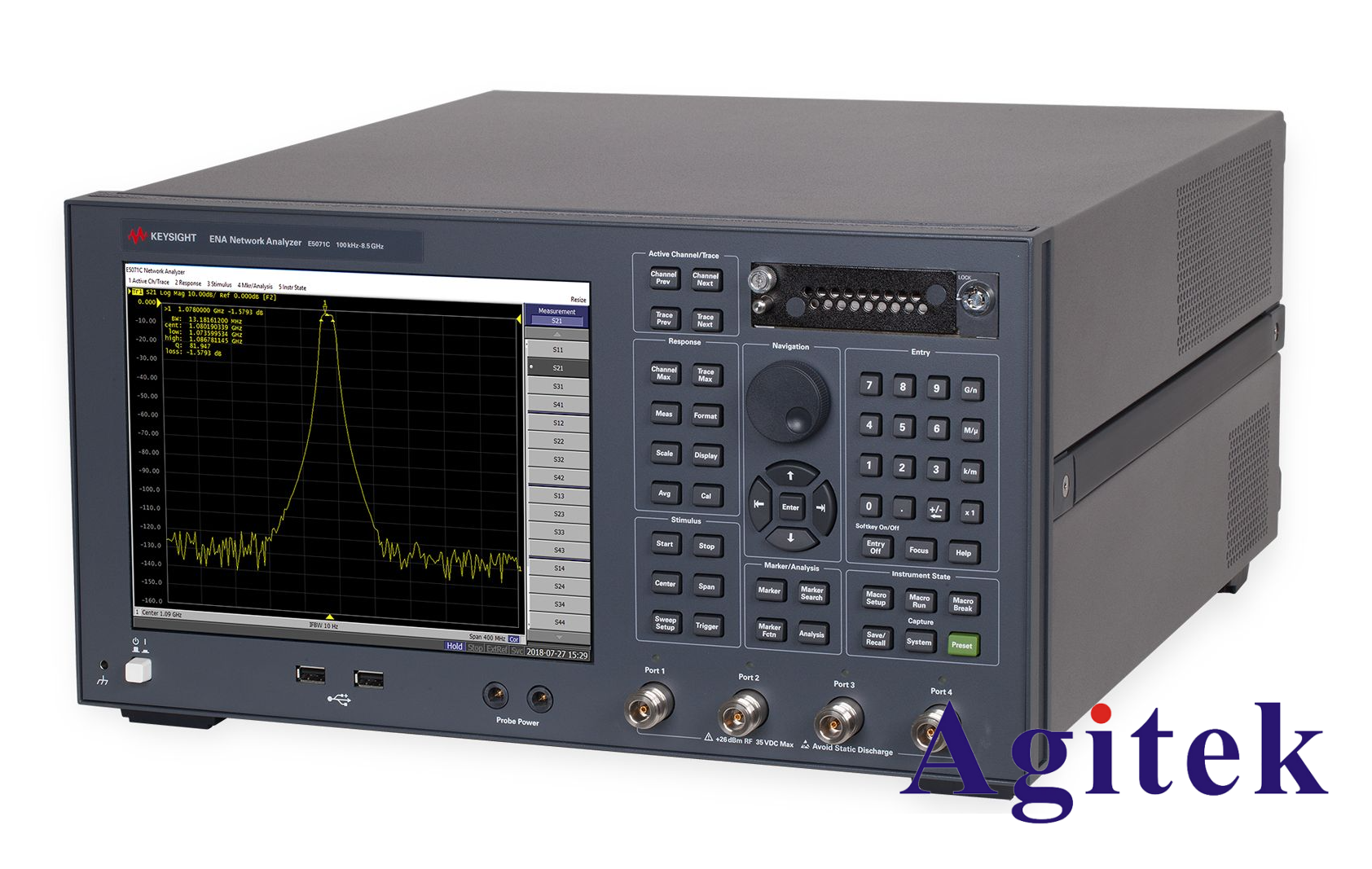

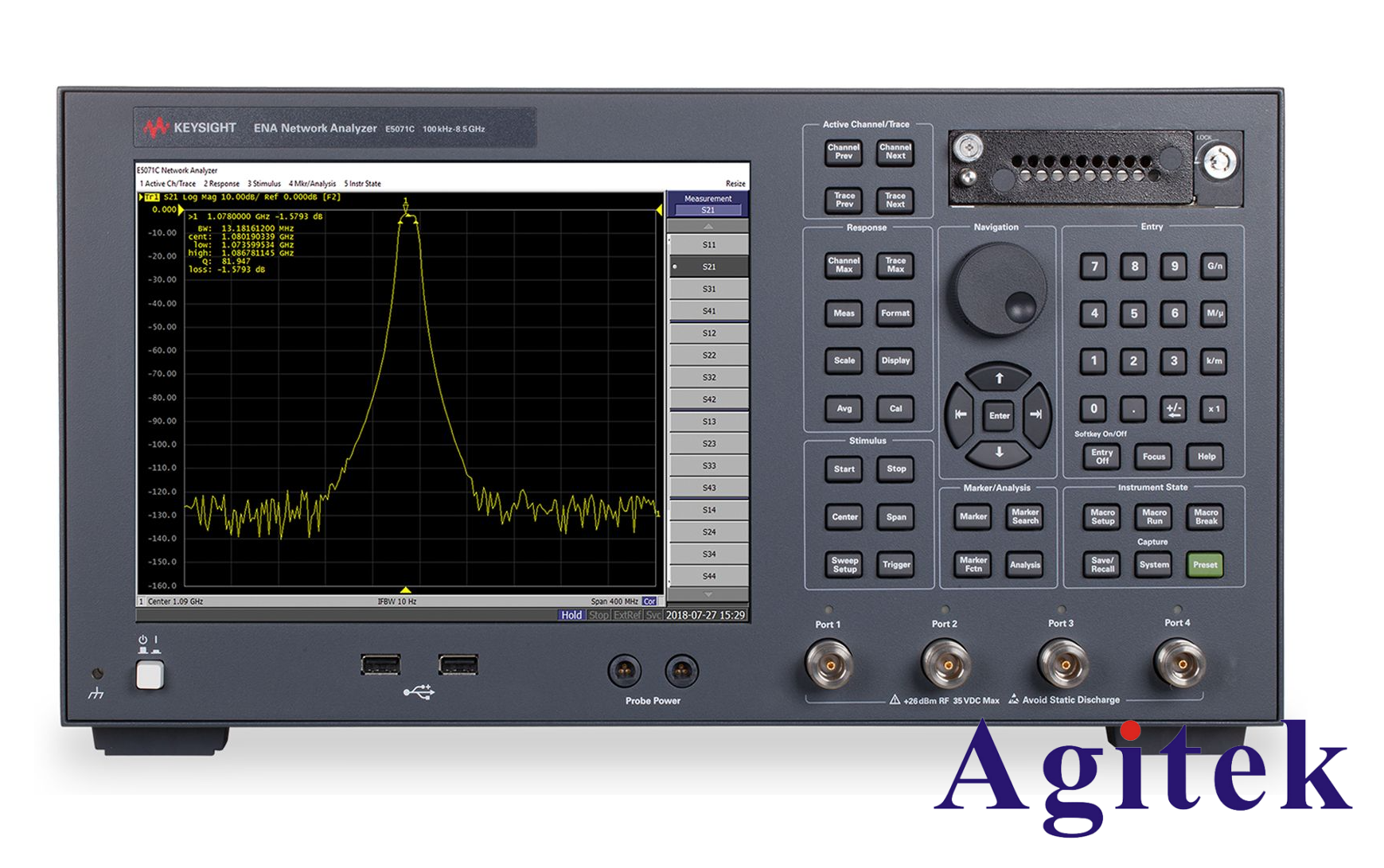

矢量網絡分析儀E5071C測插損的方法

　　測量插損的方法通常涉及兩個步驟：校準和測量。以下是E5071C矢量網絡分析儀測量插損的一般步驟：

　　連接設備：將測試設備(如濾波器或放大器)與矢量網絡分析儀連接。確保連接正確無誤，并使用正確的適配器和連接器。

　　校準：進行校準以消除儀器、電纜和連接器引起的誤差。E5071C矢量網絡分析儀通常提供多種校準選項，如SOLT校準或TOSM校準等。選擇適當的校準選項并按照指南進行校準。

　　設置測量參數：選擇正確的測試頻率范圍、功率和帶寬等參數。在菜單中選擇S21參數來測量插損。

　　測量插損：將設備放置在測試平臺上，將測試端口與測試設備相連。在儀器上進行測量，并記錄插損值。可以使用單點測量或掃描測量來測量插損。在測量時應注意選擇適當的功率和頻率范圍，以避免損壞測試設備。

　　數據處理：將測量的數據導出到計算機中進行進一步處理和分析，如繪制頻率響應曲線或計算中心頻率等。

　　需要注意的是，在實際測量中，還可能需要進行其他步驟或特殊設置，具體取決于所測量的設備類型和應用場景。

　　此外，以下是一些有用的技巧和注意事項：

　　保持良好的連接：保持測試設備與矢量網絡分析儀之間的電纜和連接器的良好狀態非常重要。任何損壞、松動或污染都可能導致測量誤差的增加。

　　選擇正確的校準方法：根據所測量的設備類型和頻率范圍選擇適當的校準方法。在進行校準時，始終使用高質量的校準元件和適配器。

　　確定測量的參考平面：插損測量需要確定一個參考平面來比較輸入和輸出信號的功率。通常，參考平面被定義為測試設備的輸入端或輸出端。

　　注意測量溫度：一些測試設備的特性可能隨溫度變化而變化。在進行插損測量時，應記錄測試設備的溫度，并根據需要進行修正。

　　注意測試功率：在進行測量時，應注意測試功率的大小。使用過高的功率可能會導致測試設備損壞，使用過低的功率可能會導致測量精度下降。

　　總之，E5071C矢量網絡分析儀是一款功能強大的儀器，可用于測量各種無源和有源器件的S參數，包括插損。正確地校準和使用該儀器可以獲得準確的測量結果，從而提高測試效率和產品質量。
