艾德克斯可編程直流電源在線式UPS電源測試方案

   　UPS 是一種含有儲能裝置的恒壓恒頻的不間斷電源。以工作方式來區分口分為后備式、在線式兩大類型。在線式UPS將市電輸入整流穩壓成直流，給蓄電池組充電，同時由逆變器。

　　輸出交流電給用電設備。當市電斷電時，無時間中斷地從備用電池為用電設備提供后備電源。由于用電設備一直保持從在線UPS獲取電力，相對于備式UPS切換時間近10毫秒，在線式UPS可以做到“零延時”切換。且逆變器輸出的波形更純凈穩定，使在線UPS也能夠起到凈化市電、穩壓穩頻的作用，可以為精密設備提供更加可靠、優質的交流電源，可廣泛應用于機房、數據中心、精密工業設備等行業。

　　某UPS制造商為小型通訊網絡、基站、地震監測臺、精密工業設備提供機架式在線UPS，采購ITECH交流電源、電池模擬器、直流電子負載、交流電子負載等設備完成產品功能測試。

　　針對在線式UPS電源艾德克斯可以幫助工程師完成電氣性能、可靠性、

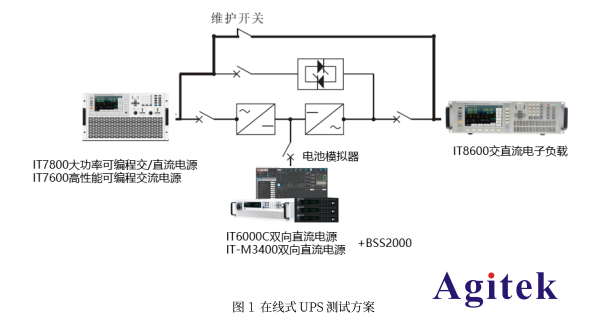

　　1、在UPS輸入端，艾德克斯IT7800/IT7600電源可實現市電正常、異常狀態模擬，例如電壓瞬間跌落、短時中斷等仿真功能及諧波發生功能。驗證市電在不穩定的情況下，UPS電源是否可以工作，或者在斷電的情況下，是否可以實現工作模式的切換。

　　2、在蓄電池組端口，艾德克斯電池模擬器可模擬不同電壓，容量，內阻的電池特性。通過BSS2000電池模擬器軟件可選擇鉛酸電池或鋰電池模型，幫助用戶驗證不同的充電策略，也可利用用戶自定義電池模型功能，設置不同老化效果或不同工作溫度的電池模型。更準確的測試UPS的后備時間及充電時間等參數。

　　3、在輸出端使用IT8600交直流電子負載可模擬用電設備的工作狀態。

　　搭配IT9100功率分析儀可以方便地進行電壓、電流、功率、頻率、諧波等參數的量測。

　　用戶還選購了IT8700多路電子負載，進行多路輸出機型的輸出測試。ITECH M系電源負載產品以1/2U體積設計，適用于小型電源產品測試全系包括IT-M3100靈巧型寬量程直流電源 IT-M3100高精度可編程直流電源、IT-M3400 雙向可編程直流電源、IT-M3600回饋式源載系統、IT-M3300回饋式直流電子負載、IT-M7700高性能可編程交流電源，為用戶提供高速高精度、高功率密度、節能環保的電源負載產品。直流電源負載產品在?U的體積內可覆蓋高達600V/800W測試需求，16通道運行僅需一個通訊接口，以及16路靈活并聯功能。交流電源具有300V串聯、組三相、諧波發生及自定義波形功能，內置功率計。可滿足實驗室及產線多種測試需求。

　　在大功率電源系統測試場景下，IT6000B/C/D系列電源系統及IT8000回饋電子負載可覆蓋2250V/1152kw需求，完成數據中心電源系統、儲能系統測試。
