電子負載的正確使用和測試

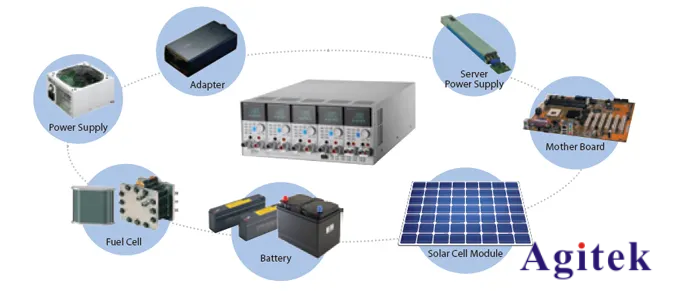

　　直流電子負載是起程控電能吸收裝置作用的儀器。它的主要應用是測試直流電源。但也可用于制造或研發過程中的電池測試、固態半導體大功率元件測試、直流電機測試、直流發電機測試和固態電機控制測試等其他場合。

　　一般情況下，電子負載具有高輸出阻抗，允許輸出電壓和輸出電流快速變化。因為電子負載需要吸收能量，所以常被稱為“電流吸收器”。一般情況下，電子負載的額定值從幾十W到幾千W不等，電流額定值從幾A到幾百A不等，電壓額定值從幾V到1kV不等。電子負載具有固定電流(CC)，固定電壓(CV)，固定電阻(CR)該模式可用于測量不同的電源參數。直流電子負載作為可變或恒定電阻時，也可用作直流電壓和直流電流的測量，具有保護功能。這不僅有利于提高測量速度，而且方便測量。因此，正確使用和測試電子負載非常重要。

　　直流電子負載的特點

　　1、直流電子負載可以在設定的模式下顯示電壓和電流，可以替代直流數字電壓表;直流恒流源的輸出電流可以測量，尤其是10A?！^100A的大電流。

　　2、在固定電流模式下，直流電子負載允許與極性模塊并聯使用。此時，負載電流是所有電子負載的電流之和，負載功率也是所有負載功率的總和。但是記住不要串聯使用。

　　3、固定電流模式更適用于測量電源的CV態負載調節率、輸出電壓調節或動態模擬負載;

　　4、固定電壓模式更適用于測量電源的CC態負載調節率、輸出電流調節或動態模擬負載;

　　5、使用面板操作時，可以控制負載電流上升或下降的變化率，最大限度地減少感性引線的壓降，或者測試待測電源供應器的輸出暫態反應特性。

　　6、采用直流電子負載測量電源時，應確保兩者正負對應連接，反接會損壞負載模塊。

　　7、基本上，電子負載具有遠端電壓的測量功能，即配有電壓敏感設置和端口測量，以減少電流時測量引線引起的分壓，避免測量誤差。
