如何用示波器實現自動化測試?

        最近有客戶遇到一個問題,他們公司生產小功率電機(馬達)，生產出來的馬達要一個個用示波器測量，這樣效率太低了，他們想在產線上自動測試，這個其實可以實現，示波器有個模板測試功能，當模板測試不通過時，示波器會發出一個脈沖信號，脈沖信號再連接到PLC控制器，就可以自動分離出不良品。具體操作如下

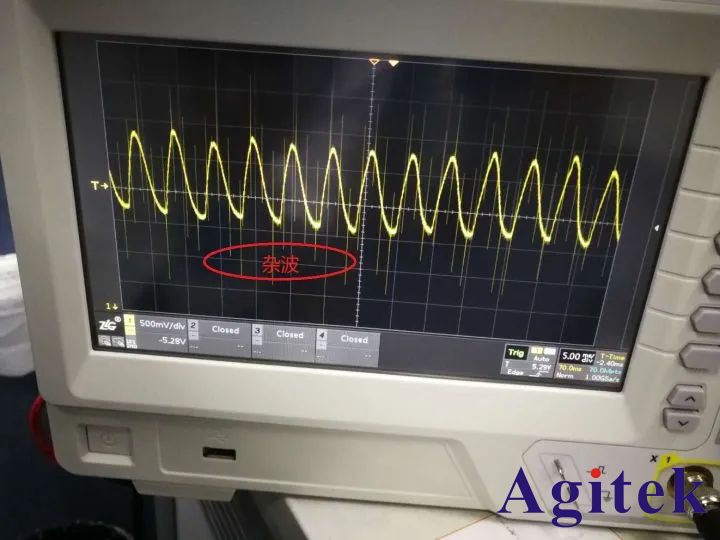

　　1、 首先示波器要有濾波功能，如果沒有濾波功能沒法用模板去測試馬達，因為馬達的波形比較雜亂，很多的雜波信號。如(圖1)所示：

　　圖1

　　上圖就是馬達轉動時用示波器測出的原始波形，我們可以看到很多的的尖刺，就是很多雜波，一般電機都是會有很多這樣的干擾(無刷電機干擾小一些)，我們在進行模板測試前得把這些雜波給濾除掉，否則沒法進行模板測試。

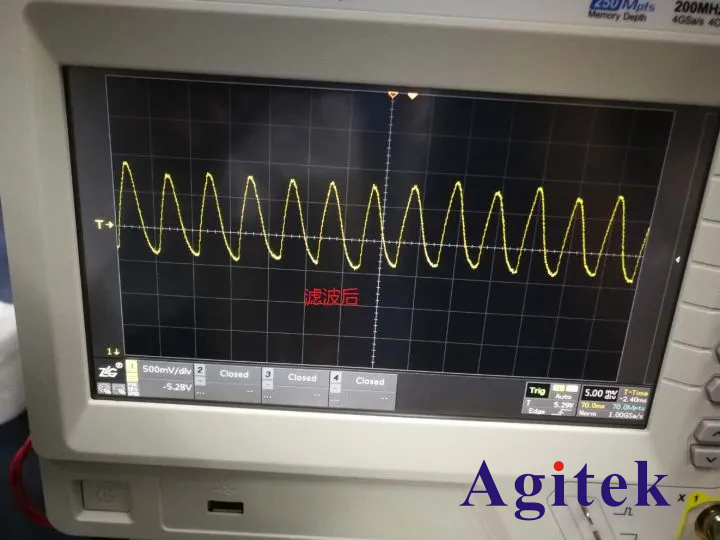

　　2、 示波器開啟濾波功能后。效果如(圖2)所示：

　　圖2

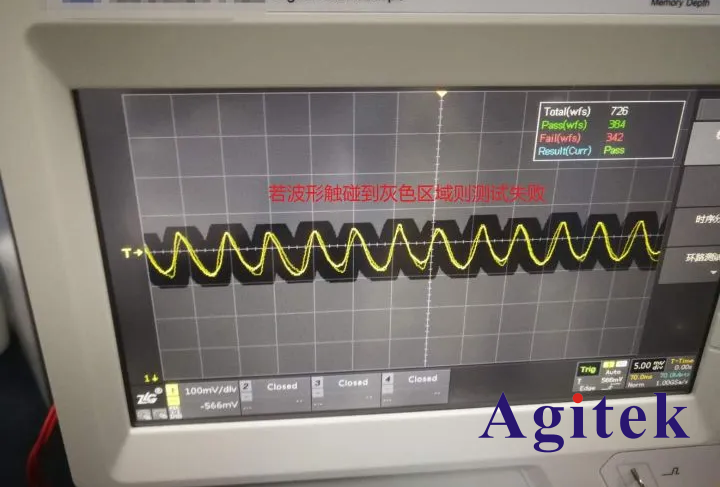

　　3、 開啟模板測試。如(圖3)所示：

　　圖3

　　上圖是模板測試的界面，若馬達工作時波形無規律，波形幅度變化大，波形就會觸碰到灰色區域，測試就會失敗，同時示波器通過外部觸發輸出一個脈沖信號，我們通過BNC線纜把示波器輸出的脈沖信號接到PLC控制器就可以實現自動測試，把不良的馬達分離出來。我們還可以設置讓示波器發出聲，也可以截圖保存。
