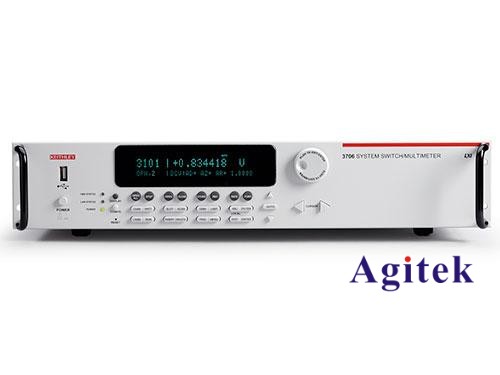

吉時利3706A數字萬用表測試前的注意事項

　　吉時利3706A帶高性能數字萬用表，可以測量包含電流在內的13種參數。順暢高效地測量電流，這些測試前的注意事項您都了解了嗎?

　　注意事項

　　01 開關與通道的選擇

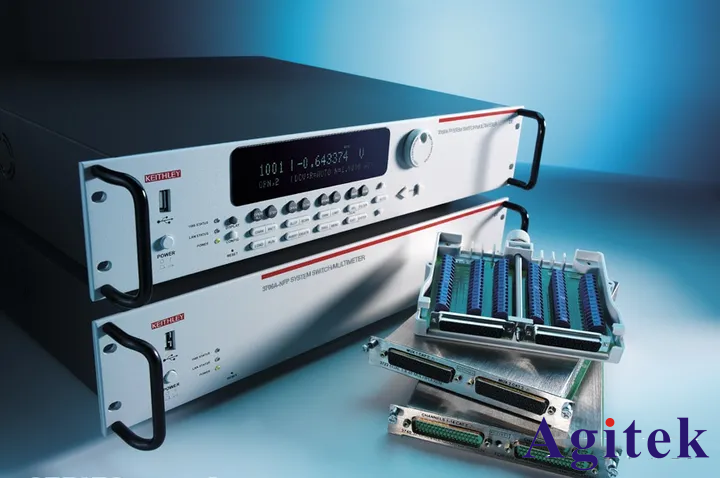

　　3721 型開關卡是可以支持直流電流和交流電流測試的開關卡。

　　測試時，直流或交流電流只能分配至通道 41和42。如果直流或交流電流分配給第1-40 通道，儀器會顯示錯誤代碼 1116“function mismatch in configuration”(功能配置不匹配)。同樣，如果一個非直流或交流電流分配給通道41或42，儀器會顯示錯誤代碼 1114 “function mismatch in configuration”(功能配置不匹配)。

　　02 接線選擇

　　測量小于1μA電流時，為了盡可能的減少50/60 Hz工頻噪音，請使用雙絞線與 DMM連接。

　　03 測量選擇

　　當一個電流測試通道關閉時，不能選擇一個非電流的測試。

　　使用3706A測試電流的注意事項有哪些?

　　操作設置

　　下面，我們通過前面板的操作介紹一下測量電流時的儀器設置：

　　1. 按下OPENALL，打開所有的通道

　　2. 按下CONFIG鍵，再按下DMM鍵。使用 ENTER鍵或旋鈕，進入FUNCTION菜單，使用左右鍵或旋鈕選擇ACI或DCI(交流電流測試/直流電流測試)

　　3. 使用RANGE 的▲和▼：選擇對應的測試量程，該設置需在選定測試功能后進行

　　4. 按下AUTO自動設定量程

　　5. 使用板卡時，運過ENTER鍵或旋鈕，設定對應的通道，例如：1042|dccurrent ;range…

　　6. 按下TRIG開始測量，如出現“Overflow，說明量程設置有問題，可選擇調節檔位或者選擇AUTO自動設定檔位

　　7. 測量其他通道，重復上述步驟

　　8. 完成測試后，按下，打開所有的通道

       以上就是吉時利3706A數字萬用表測試前的注意事項，欲了解更多信息，歡迎訪問安泰測試進行咨詢。
