普源MSO5354示波器怎么設置阻抗？

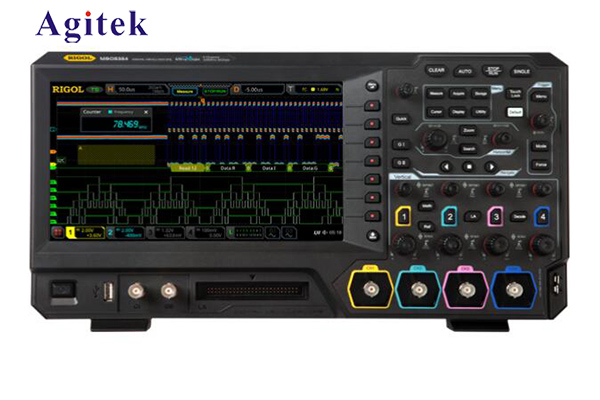

普源MSO5354示波器是一種多功能數字示波器，具有4個模擬通道和16個數字通道。在實際使用過程中，為了獲得最佳的信號捕獲和準確性，需要正確設置示波器的阻抗匹配。本文將介紹如何在普源
MSO5354示波器上進行阻抗設置，以確保獲得最佳的測試結果。

1. 示例模式

在打開示波器之前，建議使用示例模式進行測試。這有助于確保示波器正確地將信號與阻抗匹配，而不會因錯誤的性能設置而捕獲到無用信息。示例模式是指在模擬輸入通道上設置一個60Hz正弦波和一個數字輸入通道上設置的矩形波。如果示波器正確設置匹配阻抗，將能夠同時捕獲到兩個波形。如果示波器捕獲了不典型的波形，請檢查設置是否正確。

2. 輸入電路

普源MSO5354示波器具有多個輸入選項，每個選項對應不同的阻抗設置。您可以使用前面板上的控件、菜單或遙控器來更改它們。以下是說明每種輸入選項的阻抗設置。直流耦合，1MΩ輸入阻抗，額定帶寬DC ~ 200MHz在直流耦合模式下，輸入電纜會發送總線電平到系統中。示波器應該置于高阻抗模式下，以確保不會影響電路電壓。在示波器通道上設置1MΩ負載，以確保傳輸線的阻抗趨于無窮。交流耦合，1MΩ輸入阻抗，額定帶寬DC ~ 200MHz在交流耦合模式下，輸入電纜不會發送總線電平到系統中。在示波器中使用1MΩ電路，以確保不影響電路和傳輸線阻抗的穩定性及保持測量精度。50Ω輸入阻抗，額定帶寬DC ~ 1GHz在使用50Ω輸入選項時，應正確設置阻抗以保證傳輸線和測量器件的匹配。您還應該使用50Ω電纜來與其他電路連接。

3. 先驗校準和預判誤差

示波器應遵循先驗校準過程，以確保正確匹配輸入電路。進行先驗校準時，請確保使用正確的探針系列及校準過程。進行預判誤差測試時，采用相同的示波器設置并測量示波器輸入電纜特有的預測誤差。在使用測量之前，請使用示波器測量數據并消除示波器輸入電纜的預測誤差。

4. 頻率特性

根據示波器的額定帶寬，當使用不同的輸入電路時，頻率響應會有所不同。在輸入頻率與示波器額定帶寬相同時，示波器的跡線幅度應該降低3dB。因此，在獲取準確數據前，您需要確認輸入信號的頻率是否在示波器的額定帶寬內。

5. 負載阻抗

對于低頻測試，使用高阻抗電路，如1MΩ電阻，以保持信號穩定性。在高頻測試中，使用50Ω電路來與其他電路連接。

為了準確捕獲信號，必須正確設置普源MSO5354示波器的阻抗匹配。在輸入電路、先驗校準和預判誤差、頻率特性以及負載阻抗等方面正確設置將有助于您獲得最佳測試結果。在使用普源MSO5354示波器進行工程測試和測量時，請注意區分不同的測量場景，并采取適當的阻抗設置，以確保準確的測試結果。
