泰克TPS2012B示波器如何調試數字電路定時？

數字電路是各種電子系統的基礎，在現代電子設備中應用極廣。調試數字電路的定時是其中最為關鍵的部分之一。泰克TPS2012B示波器是一款數字示波器，通過它可以非常方便地對數字電路進行定時調試。在下文中，我們將詳細介紹泰克TPS2012B示波器如何調試數字電路定時。

一、數字電路定時的重要性

數字電路中的定時非常重要，它直接影響著數字電路的正常運行。在數字電路中，時鐘信號是一個非常關鍵的信號，主要用于給各個電路提供同步時序。因此，如果時鐘信號有誤或者不穩定，將會導致整個數字電路系統的工作出現問題，甚至無法正常工作。因此，對于數字電路系統，定時調試是非常重要的一個環節。

二、泰克TPS2012B示波器的介紹

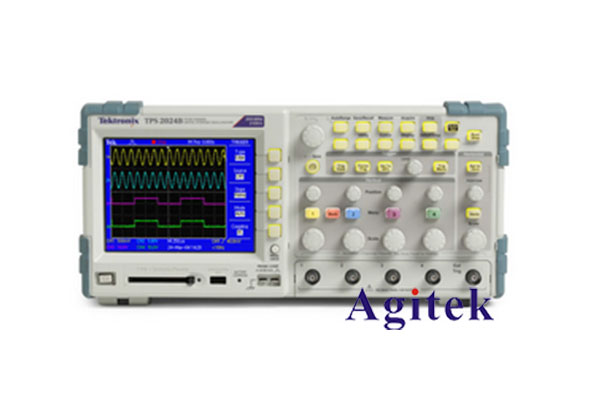

泰克TPS2012B示波器是一款數字示波器，它的最大帶寬可以達到100 MHz，采樣率為1 GS/s。該示波器還具有多種便利的功能，例如，存儲、觸發、波形分析等等，是調試數字電路的首選工具之一。

三、數字電路定時的調試方法

3.1 穩定時鐘信號的檢測第一步，需要保證時鐘信號的穩定性。調試數字電路時，需要根據實際情況選擇時鐘源，并通過示波器檢測時鐘信號的穩定性。一般地，時鐘信號要保證波形穩定、頻率準確、電平合適。

3.2 觸發檢測在檢測時鐘信號的基礎上，需要對數字電路進行觸發檢測。示波器的觸發功能可以幫助用戶快速定位數字電路中的故障點。當觸發條件滿足時，示波器會自動捕獲到故障信號，方便用戶快速定位問題。

3.3 時序分析定位故障點后，需要對時序進行分析。通過泰克TPS2012B示波器的波形分析功能，可以方便地對數字電路的時序進行分析。該功能可以幫助用戶快速識別問題點。3.4 相關標準測試在數字電路調試完成后，需要進行相關的標準測試工作。例如，對數字電路的滯后、上升時間等參數進行測試，以確保數字電路的工作正常。此時，泰克TPS2012B示波器的參數測量功能可以為用戶提供幫助。

數字電路的定時調試是非常關鍵的一環，也是最為復雜的環節之一。泰克TPS2012B示波器是一款數字示波器，它的多種功能可以方便地幫助用戶進行數字電路的定時調試。通過波形檢測、觸發檢測、時序分析等步驟，可有效識別電路的故障，并進行相應的調整。此外，還需要進行相關的標準測試工作，以確保數字電路系統的穩定工作。
