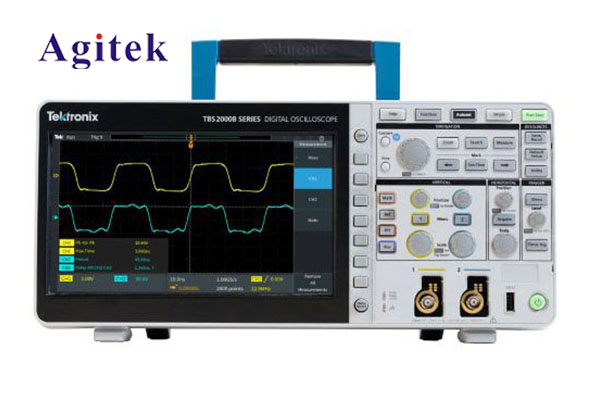

泰克TBS2104B數字示波器的基本原理及使用方法

泰克TBS2104B數字示波器是一種高性能的專業測量?jī)x器，它可以對電子信號進行橫向掃描和縱向放大，以用于顯示波形和分析電路性能。本文將對泰克TBS2104B數字示波器的應用、原理、使用方法等進行詳細介紹。

一、泰克TBS2104B數字示波器的應用

泰克TBS2104B數字示波器可以廣泛應用于信號發生器校準、通訊設備測試、電子電路設計和生產、機電一體化等領域，可以直接對模擬信號和數字信號進行分析，幫助用戶快速定位故障位置。

二、泰克TBS2104B數字示波器的原理

泰克TBS2104B數字示波器采用數字化存儲技術，將輸入信號轉換為數字信號，再將數字信號存儲在存儲器中。

通過控制存儲器的讀寫時序，將數字信號輸出到顯示器上，實現波形顯示功能。泰克TBS2104B數字示波器的主要組成部分包括輸入電路、CPU、數字信號處理器、存儲器和顯示器等。輸入電路主要用于對輸入信號進行放大、濾波和匹配等處理，以保證輸入信號的質量和穩定性。

CPU是泰克TBS2104B數字示波器的核心部分，負責控制各個模塊的運行和協調。

數字信號處理器主要用于對采樣的信號進行數字信號處理，比如進行FFT頻譜分析、滑動平均等處理。存儲器主要用于存儲數字信號，通過控制存儲器的讀寫時序來輸出波形顯示。顯示器是泰克TBS2104B數字示波器的輸出部分，可以將存儲器中存儲的數字信號轉換成波形顯示，以供用戶觀察和分析。

三、泰克TBS2104B數字示波器的使用方法

1. 連接示波器：將測量信號連接到示波器的通道輸入端口。

2. 開機：泰克TBS2104B數字示波器用電池供電，按下電源按鈕開機。

3. 設置測量條件：通過旋轉示波器上的控制按鈕，設置信號的時間、幅度、觸發等測量條件。

4. 采集數據：按下示波器上的運行按鈕，觀察信號的波形，可以根據需要采集多組波形數據。5. 數據分析：將示波器測量到的波形數據傳輸?shù)接?jì)算機中進行分析，可使用波形分析軟件進行FFT分析、頻譜分析等。

泰克TBS2104B數字示波器具有高精度、高速率、高解析度和高數據存儲等優點，可廣泛應用于電子電路設計和生產、機電一體化等領域。在實際使用中，需要仔細閱讀用戶手冊并遵循正確的使用方法，以保證測量結果的準確性和有效性。
