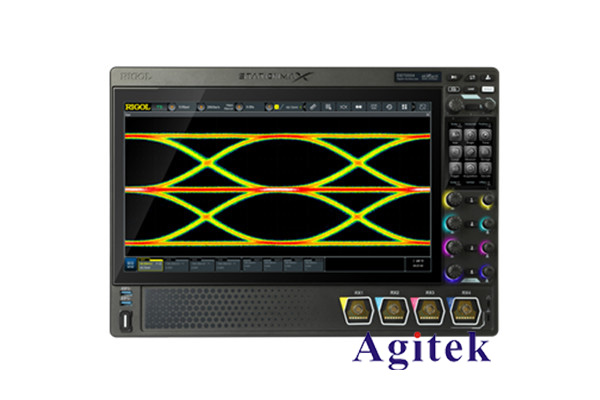

普源DS70304數字示波器的使用教程及參數介紹

普源DS70304數字示波器是現代電子學技術中使用最廣泛的測試和測量儀器之一。它可以有效地測試和分析電路、信號和系統的性能，并在調試電路和故障排除時提供有力的支持。在本教程中，我將向您介紹普源DS70304數字示波器的使用方法，包括設置和測量基本參數、使用自動測量和存儲波形等基礎操作。

一、設置參數

1.1 開機

首先，按下示波器電源按鈕，如果準備好則會聽到示波器發出啟動聲音。然后您將看到普源DS70304的啟動畫面。當進入操作界面后，您可以選擇水平和垂直放大系數以及時間和幅度基準。此外，但您還可以選擇波形顯示方式、觸發模式以及其他設置選項。在這里，我將依次介紹不同的設置選項。

1.2 基本設置

a、 選擇輸入通道: 您可以選擇使用示波器的哪個通道進行測量。DS70304數字示波器有四個通道，每個通道都配備有BNC連接頭，您可以使用相應的連接線將電路或信號連接到這些端口上。

b、 設置波形顯示方式: 示波器可以顯示各種波形類型，包括峰峰值、平均值、最小值、最大值等。通過切換波形顯示方式，可以快速查看不同波形參數的值。

c、 頻率范圍: 示波器可以測量電路或信號的頻率范圍。通過將示波器設置為相應的頻率范圍，可以確保測量結果準確。

d、 時間或采樣率: 示波器可以測量電路或信號的時間或采樣率。通過設置合適的時間或采樣率，可以確保您獲得準確的測量結果。

1.3 觸發模式

觸發模式是示波器中最重要的設置之一。它可以確保您測量到穩定和可重復的波形。

DS70304數字示波器提供多種觸發模式：

a、 自動觸發模式: 示波器在監測信號時，如果符合觸發條件，會自動觸發，并顯示波形。

b、 手動觸發模式: 在手動觸發模式下，示波器不會自動觸發波形。而是需要您手動觸發，以便準確捕捉信號波形。

c、 邊沿觸發模式: 邊沿觸發模式是最常用的觸發模式之一。在此模式下，示波器會在邊沿檢測到信號時自動觸發波形。

d、 寬度觸發模式: 此模式檢測信號的脈沖或脈沖寬度，從而確定何時觸發波形

e、 模式觸發模式: 此模式檢測信號的幅度和周期，根據觸發條件確定何時觸發波形。

1.4 存儲波形示波器可以存儲捕捉的波形，以便在稍后進行分析或調試。在DS70304數字示波器中，存儲波形非常簡單。只需按下“存儲”按鈕，將其保存在U盤或其他存儲設備中即可。您還可以為波形命名和添加相關信息。這些功能可輕松管理存儲的波形，以便快速檢索和查找。

二、自動測量功能DS70304數字示波器具有自動測量功能，可自動計算、顯示和存儲電路或信號的主要參數。這些參數包括峰峰值、平均值、周期、頻率、上升時間、下降時間等。在展示自動測量結果之前，您可能需要對其進行設置，例如選擇所需的自動測量參數、通道設置和其他設置。

三、存儲和恢復設置DS70304數字示波器具有存儲和恢復設置功能，可以保存您的設置和配置。這可以節省您在更改不同應用程序參數時的時間和努力。您可以將示波器保存的設置和配置導出為XML或其他格式，以便使用其他序列化程序進行分析和處理。

普源DS70304數字示波器是一種易于使用的、可靠的、先進的測試和測量儀器，它可以提供精準和穩定的測量結果，以便調試電路、情況分析和故障排除。通過使用本教程中的指南，您可以輕松配置和使用示波器，使用自動測量和存儲波形等高級功能，并節省時間和努力。
