如何使用普源DS70304示波器測量電源紋波？

電源紋波是指在電源輸出上可能存在的交流成分，通常由電源設備在輸出穩定性不理想的情況下產生。在電子設備設計和測試過程中，準確測量電源紋波對于保證設備的正常運行和品質至關重要。以下是關于如何使用普源DS70304示波器測量電源紋波的詳細步驟：

步驟一：連接示波器和電源首先，確保普源DS70304示波器已經正確連接到要測量的電源設備。將電源正極連接到示波器的通道一，將電源負極連接到示波器的地（GND）。

步驟二：設置示波器參數在示波器的操作界面上，選擇通道一并打開該通道。接下來，通過觸摸屏或操作按鈕進入示波器的設置界面。

- 垂直設置：設置通道一的垂直尺度和增益，以確保電源波形能夠完整顯示在屏幕上，并進行適當的放大以便更清晰地觀察紋波。

- 水平設置：設置水平尺度和觸發模式，以便能夠捕捉到紋波的完整周期。您可以選擇邊沿觸發模式，并通過設置觸發電平和觸發斜率來確保觸發條件的準確性。

- 觸發設置：根據電源紋波的特性，選擇適當的觸發源，如通道一或外部信號。可以設置觸發電平、觸發斜率和觸發延遲等參數，以確保觸發信號的有效捕獲。

步驟三：進行電源紋波測量在示波器的調整完畢后，您可以開始進行電源紋波測量。請按照以下步驟進行：

1. 點擊示波器界面上的“自動測量”按鈕，以自動測量并顯示電源信號的各種參數。這將包括電源紋波的峰峰值、最大值、最小值、平均值等。

2. 觀察示波器屏幕上顯示的電源波形圖像。使用示波器的放大功能，可以放大紋波以便更詳細地觀察。

3. 注意觀察電源波形中可能存在的交流成分，這些成分可能表現為波形上的小起伏或噪聲。這就是我們所關注的電源紋波。

4. 在示波器界面上，選擇紋波測量工具，例如峰峰值測量或平均值測量工具。這些工具將幫助您量化測量到的電源紋波的幅度。

5. 在示波器的測量結果中，您將獲得電源紋波的準確數值。可以通過對比與所需規格的偏差來評估電源的質量和穩定性。

此外，普源DS70304示波器還提供了其他功能，如自動頻譜分析、數據記錄和報告生成等，有助于更全面和深入地分析電源紋波。利用這些功能，可以進一步研究和優化電源的設計和性能。

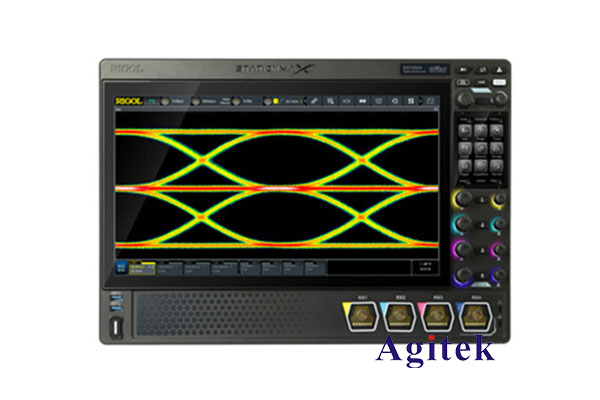

普源DS70304示波器是一款功能強大的儀器，能夠準確測量電源紋波。通過正確的連接、設置示波器參數和觀察波形圖像，您可以輕松地獲得電源紋波的準確測量結果，并評估和優化電源的性能。這對于電子設備的設計和測試過程至關重要，可以確保設備的正常運行和穩定性。
