泰克MSO 4系列混合信號示波器參考波形的設置方法和應用指南

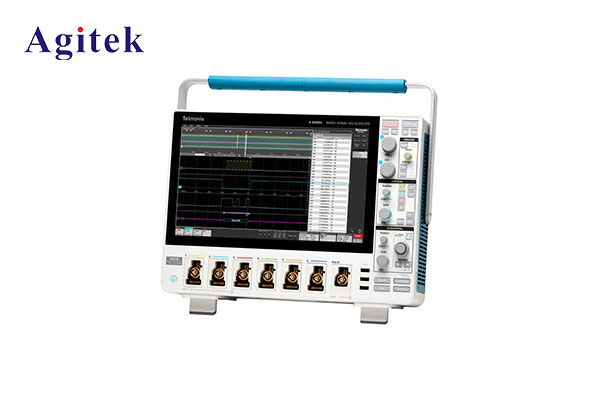

泰克MSO 4系列混合信號示波器參考波形的設置方法和應用指南引言：泰克MSO 4系列混合信號示波器是一種功能強大的測試儀器，可以同時測量和分析模擬信號和數字信號。在使用示波器進行信號測量和分析時，設置合適的參考波形非常重要。本文將詳細介紹泰克MSO 4系列混合信號示波器設置參考波形的方法和應用指南，以幫助用戶更好地利用該設備進行測量和分析。

一、什么是參考波形：

1. 參考波形是作為對比基準的信號波形，用于幫助分析和理解被測信號。

2. 參考波形可以是事先設置的標準信號、已知正常信號或理想信號。

二、設置參考波形的方法：

1. 選擇參考信號源：

- 示波器通常具有內置的參考信號源，您可以從已有的信號庫中選擇一個參考信號，如正弦波、方波或脈沖信號。

- 如果示波器本身沒有內置信號源，您可以通過外部信號源，如信號發生器，提供參考信號。

2. 連接參考信號源：

- 將參考信號源的輸出連接到示波器輸入端口或適當?shù)耐ǖ馈?/span>

3. 調整參考波形參數：

 - 根據需要，調整參考信號的頻率、幅度、相位等參數，以適合當前測量環境。

4. 顯示參考波形：

 - 在示波器的顯示屏上選擇相應的通道或輸入源，以顯示參考波形。

- 調整示波器的垂直和水平尺度，使參考波形清晰可見，與被測信號進行比較。

三、參考波形的應用指南：1. 幫助信號解析：

- 將參考波形與被測信號進行比較，可以幫助理解信號的特征和特點，例如波形形狀、幅度變化等。

2. 故障診斷和分析：

- 將正常的參考波形與故障信號進行對比，可以快速發現故障產生的原因和位置，以進行相應的維修和修復。

3. 信號校準：

- 參考波形可以作為已知信號的校準基準，用于驗證示波器的準確性和穩定性。

4. 參考波形庫的使用：

- 示波器通常提供一些常見信號波形的庫，用戶可以根據需要選擇特定的參考波形，減少設置時間和操作復雜性。

5. 多通道參考波形的應用：

- 在多通道示波器中，可以同時顯示多個參考波形，以便更好地觀察和分析信號之間的相關性和交互影響。

四、注意事項：

1. 在設置參考波形時，要確保使用合適的連接線纜和適配器，以確保信號傳輸?shù)馁|(zhì)量和可靠性。

2. 應該選擇適當?shù)膮⒖夹盘栐矗詽M足所需的測量范圍和精度要求。

3. 對于精密測量和分析，建議使用已知的標準信號作為參考波形，以便進行準確的比較和研究。

在使用泰克MSO 4系列混合信號示波器進行信號測量和分析時，設置合適的參考波形是至關重要的。參考波形可以幫助用戶更好地理解被測信號、診斷故障、校準儀器和進行相關信號分析。本文介紹了設置參考波形的方法和應用指南，并提供了注意事項，希望能夠幫助用戶充分利用泰克MSO 4系列混合信號示波器的功能和性能。
