泰克TPS2024B示波器主要功能及使用方法介紹

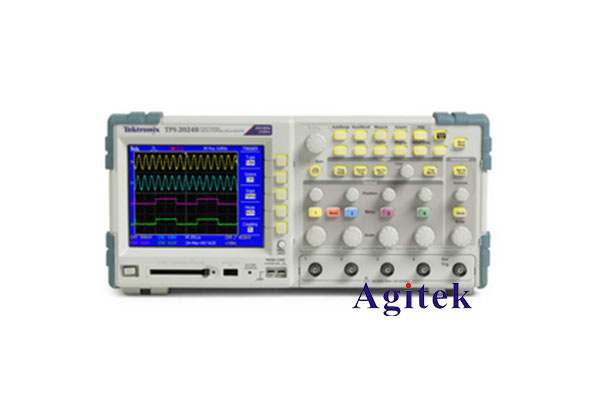

泰克TPS2024B示波器是一款性能出色的便攜式示波器，具備多種功能和應用場景。本文將詳細介紹TPS2024B的主要功能和使用方法。

一、主要功能：

1. 帶寬和采樣率：TPS2024B示波器具備200 MHz的帶寬和2 GS/s的實時采樣率，能夠準確捕捉高頻信號，并還原真實的波形細節。

2. 通道數量和電壓量程：TPS2024B具備4個獨立的輸入通道，每個通道的電壓量程為100 mV/div到5 V/div。通道之間可以靈活切換，滿足多通道測試的需求。

3. 自動測量功能：TPS2024B示波器內置了多種常用信號參數的自動測量功能，例如頻率、峰峰值、平均值、峰谷值等。這些功能能夠快速準確地獲取信號的重要參數，節省用戶的時間和精力。

4. 數字存儲和回放功能：通過內置的存儲器，TPS2024B示波器可以捕捉和存儲多個波形，并支持回放功能。用戶可以方便地查看存儲的波形數據，進行分析和比較。

5. 外部觸發和觸發功能：示波器具備外部觸發輸入接口，可以通過外部信號來觸發測量，并且支持多種觸發模式，如邊沿觸發、脈沖寬度觸發等。觸發功能能夠幫助用戶準確捕捉感興趣的波形。

6. 自動測量和峰值捕捉功能：示波器能夠自動進行波形測量，并捕捉信號的峰值，輔助用戶進行更精確的信號分析和測量。

7. 自動和手動測量校準：示波器支持自動和手動測量校準功能，確保測量的準確性和可靠性。用戶可以根據需要選擇自動校準或手動校準方式來保證測量結果的可靠性。

二、使用方法：

1. 連接示波器：將TPS2024B示波器與電源連接并打開示波器。確保示波器的輸入通道沒有信號，調整通道的電壓量程和觸發模式。

2. 信號輸入設置：通過信號源等外部設備向示波器的輸入通道連接信號源。根據信號的頻率和電平范圍調整示波器的電壓量程，并確保示波器的輸入通道匹配信號數據格式。

3. 示波器設置：根據具體的測試需求，調整示波器的觸發方式、觸發電平、觸發模式等參數。選擇合適的觸發設置可以確保示波器在捕捉信號時能夠觸發合適的波形。

4. 示波器操作：在示波器屏幕上可以觀察到信號的波形。用戶可以使用示波器前面板上的按鍵或旋鈕來調整波形的顯示和設置。示波器通常具備波形水平、垂直縮放、光標測量等功能，用戶可以根據實際需要對波形進行操作和分析。

5. 自動測量和信號分析：根據需要，用戶可以選擇自動測量功能來獲取信號的相關參數。示波器通常提供頻率、峰峰值、平均值等自動測量選項，方便用戶進行快速的信號分析。

6. 數據采集和存儲：示波器支持?jǐn)?shù)據的存儲和回放功能，用戶可以選擇合適的存儲介質（如內存或外部存儲設備）來存儲波形數據。存儲的波形數據可以隨時回放和查看，方便用戶對信號進行長時間的觀察和分析。

綜上所述，泰克TPS2024B示波器具備200 MHz的帶寬和2 GS/s的采樣率，以及多種功能和應用場景。通過正確連接示波器、調整參數、設置觸發方式等操作，用戶可以準確捕捉信號，進行波形分析和測量。不僅能高效地完成常見的信號測量任務，還具備自動測量、存儲回放等功能，方便用戶對信號進行更深入的研究和分析。
