普源DG2052函數任意波形發生器如何輸出電壓？

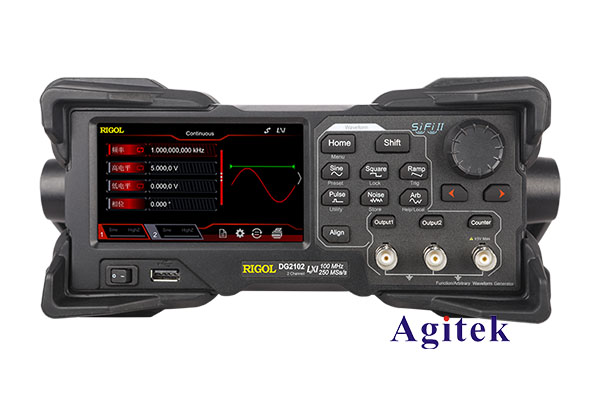

普源DG2052函數任意波形發生器是一款功能強大、性能穩定的測試儀器，廣泛應用于電子實驗、通信、航空航天等領域。本文將介紹普源DG2052函數任意波形發生器的原理、電壓輸出方式以及使用方法。

一、原理概述

普源DG2052函數任意波形發生器采用了直接數字頻率合成（Direct Digital Frequency Synthesis，簡稱DDFS）技術，可以生成多種波形信號，包括正弦波、方波、三角波、噪聲等。通過對內部電路的控制，發生器可以將所需的波形信號輸出到外部電路中。

二、電壓輸出方式

1. 單端輸出方式：普源DG2052函數任意波形發生器的輸出端口默認為單端輸出，也叫做非平衡輸出。用戶只需要將輸出信號與待測試的電路連接即可。發生器的引導電阻是50歐姆，所以將電路的輸入阻抗調整為50歐姆能夠得到最佳匹配。

2. 差分輸出方式：普源DG2052函數任意波形發生器還支持差分輸出方式，也叫做平衡輸出。用戶可以通過將信號分為正相和反相兩個輸出進行連接，從而得到差分輸出信號。在應用中，差分輸出方式通常用于要求更高的抗干擾能力和傳輸距離較長的情況。

三、使用方法

1. 連接電源與設備：將普源DG2052函數任意波形發生器連接到電源，確保設備正常開啟。一般來說，該發生器的電源電壓為220V AC，頻率為50 Hz。

2. 選擇波形信號類型：通過設備的操作界面選擇所需的波形類型，如正弦波、方波、三角波等。用戶可以根據具體的測試要求選擇合適的波形類型。

3. 設置頻率、幅度和偏移量：通過設備的操作界面設置發生器的頻率、幅度和直流偏移量。需要注意的是，頻率的單位為Hz，幅度的單位為V，偏移量的單位也是V。

4. 設置輸出方式：根據實際需要選擇單端輸出或差分輸出方式。這可以通過設備的操作界面進行選擇設置。

5. 連接輸出信號：將發生器的輸出信號連接到待測試電路的輸入端。對于單端輸出，用戶可直接將發生器的信號線連接到電路輸入端。對于差分輸出，用戶需要將正相和反相的兩個信號線分別連接到電路的正相和反相輸入端。

6. 調整輸出電壓：通過設備的操作界面或旋鈕調整輸出電壓的幅度。用戶可以根據實際需求調整輸出信號的電壓大小。

7. 啟動發生器：設置好輸出信號后，啟動發生器開始輸出所需的波形信號。用戶可以通過設備的操作界面或按鈕控制波形的輸出和停止。

普源DG2052函數任意波形發生器采用DDFS技術生成波形信號，并通過單端與差分兩種輸出方式將信號輸出到外部電路。用戶只需連接電源、選擇波形類型、設置頻率、幅度和偏移量，并連接適當?shù)妮敵龇绞剑涂梢蚤_始輸出所需的波形信號。通過合理調整輸出電壓，可以滿足各種測試與實驗的需求。
