普源DS70504示波器如何測量電源紋波？

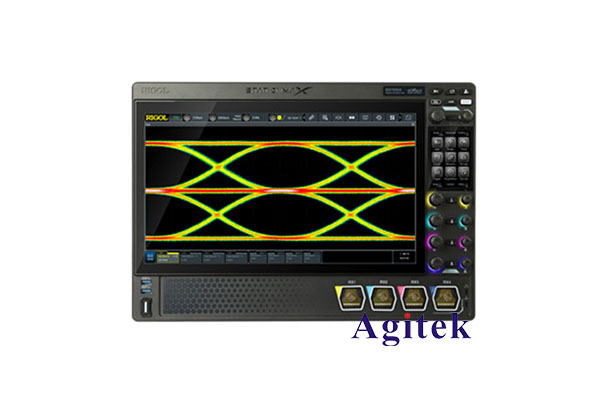

普源示波器DS70504是一款高性能數字存儲示波器，它提供了豐富的功能和精確的測量參數，可以滿足電子工程師在電源紋波測量方面的需求。本文將介紹普源示波器DS70504如何進行電源紋波測量的步驟和注意事項。

一、準備工作

1. 連接示波器：將普源DS70504示波器的探頭連接到待測電源的輸出端，注意選擇合適的探頭以滿足測量要求。確保探頭的接地和銜接良好。

2. 設置示波器參數：打開DS70504示波器，設置示波器的垂直和水平參數，以滿足紋波測量的精度和分辨率要求。可以設置合適的垂直量程和帶寬，選擇適當?shù)乃綍r間和采樣率。

二、觸發設置

1. 選擇觸發源：在示波器界面上找到"Trigger"（觸發）選項，選擇電源信號作為觸發源。電源信號通常與待測電源的輸出相連。

2. 設置觸發電平：根據待測電源的實際電平水平，設置觸發電平以確保穩定的觸發。可以通過調整觸發電平來屏蔽較小的紋波或觸發較大的紋波。

3. 設置觸發方式：根據待測電源的信號特性，選擇合適的觸發方式，如邊緣觸發（rising edge或falling edge）或脈沖寬度觸發等。觸發方式的選擇可以根據需要進行調整。

三、紋波測量

1. 打開示波器按下示波器的電源按鈕，打開普源示波器DS70504。

2. 獲取紋波信號調整示波器的時間基準，選擇適當?shù)臅r間范圍以觀察待測電源的紋波。通過適當調整垂直范圍和水平時間，確保紋波信號在示波器屏幕上顯示合適。

3. 執行紋波測量在示波器界面上找到"Measure"（測量）選項，并選擇電源紋波測量。普源示波器DS70504通常提供了多種測量參數選項，如最大紋波（Max Ripple）、最小紋波（Min Ripple）、平均紋波（Average Ripple）等。

4. 分析和記錄結果根據測量結果，分析待測電源的紋波情況。可以觀察紋波的峰峰值、頻率、波形形狀等參數，并進行必要的記錄和比較。

四、注意事項

1. 接地與屏蔽：在連接示波器的探頭時，確保探頭的接地和待測電源的接地相連，以減少干擾。需要注意的是，長的接地線可能導致額外的干擾，應盡量縮短接地線長度。

2. 垂直量程：根據待測電源信號的幅度范圍，選擇適當?shù)拇怪绷砍蹋源_保測量結果的準確性。過大或過小的垂直量程可能導致信號失真或無法觀測到紋波。

3. 適當?shù)乃綍r間和采樣率：根據待測電源信號的頻率和紋波特性，選擇適當?shù)乃綍r間和采樣率。較高的采樣率和合適的水平時間可以保證信號的準確采樣和顯示。

4. 參考地選擇：有時候，待測電源和示波器的參考地可能不同，這可能導致測量結果出現偏移。在這種情況下，可以使用差分探頭或相關的參考地技術來解決。

5. 多次測量和平均：為了提高測量結果的準確性和穩定性，可以進行多次測量并取平均值。這有助于減小測量誤差和干擾對結果的影響。

本文介紹了普源示波器DS70504的電源紋波測量步驟和注意事項。通過正確設置示波器的參數和觸發方式，執行紋波測量，并根據測量結果進行分析和比較，可以評估電源紋波情況。在進行電源紋波測量時，請注意操作示波器的安全要求，并根據實際需要調整示波器參數以獲取準確和可靠的測量結果。
