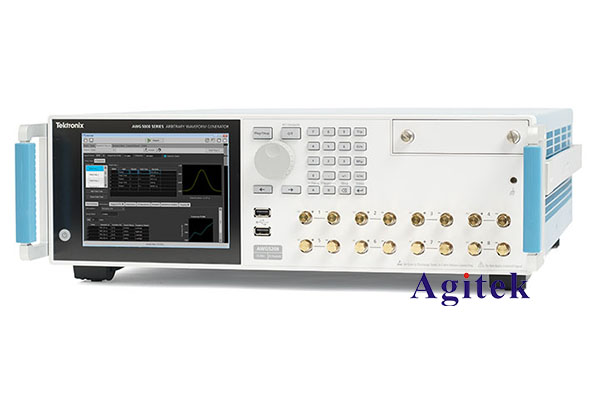

泰克AWG5200系列任意波形發生器如何設置輸出電壓？

泰克AWG5200系列任意波形發生器是一款高性能的信號發生器，具有廣泛的應用范圍和靈活的輸出設置選項。在進行實驗和測試時，正確設置輸出電壓是非常重要的。下面是關于如何設置泰克AWG5200系列任意波形發生器輸出電壓的詳細步驟。

步驟1：連接設備和電源

將泰克AWG5200系列任意波形發生器與電源連接，確保設備處于正常工作狀態。

步驟2：選擇輸出通道

泰克AWG5200系列任意波形發生器具有多個輸出通道，可同時輸出不同的信號。根據實際需求，選擇要進行電壓設置的輸出通道。

步驟3：進入輸出設置界面

在泰克AWG5200系列任意波形發生器的功能界面上，找到并進入輸出設置界面。在該界面上，可以對輸出電壓進行詳細設置。

步驟4：選擇輸出模式

根據需要，選擇合適的輸出模式。泰克AWG5200系列任意波形發生器通常提供常規模式和差分模式兩種選擇。常規模式適用于單端輸出，而差分模式適用于差分信號輸出。

步驟5：調整幅度參數

在輸出設置界面中，可以找到幅度參數設置選項。根據實際需求，設置所需的輸出電壓幅度。通過增大或減小幅度值，可以調整輸出信號的電壓大小。

步驟6：確定輸出阻抗

根據實驗或測試的需要，選擇合適的輸出阻抗。泰克AWG5200系列任意波形發生器可以根據需要設置輸出阻抗為50歐姆或高阻抗。

步驟7：校準輸出

為了確保輸出的準確性和穩定性，可以進行輸出校準。在輸出設置界面中，可以找到校準選項。按照設備的校準指引，進行相應的操作來校準輸出電壓。

步驟8：應用輸出設置

完成輸出電壓的設置后，根據實際需求，選擇應用輸出設置。確認設置后，所選通道將輸出設定的電壓。

需要注意的是，具體的操作步驟可能會略有不同。因此，建議參考泰克AWG5200系列任意波形發生器的用戶手冊，以獲取準確和詳細的操作說明。此外，還可以了解和掌握其他泰克AWG5200系列任意波形發生器的功能和特性，以更好地利用該設備進行實驗和測試工作。
