泰克示波器怎么調光標測量？

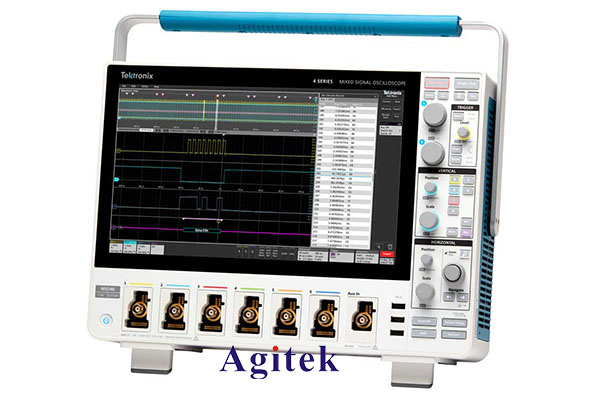

泰克（Tektronix ）示波器是一種廣泛使用的電子測量儀器，用于顯示和分析電信號的波形。調整光標（Cursor）用于精確測量波形上的時間、電壓和其他參數。下面是關于如何使用泰克示波器調整光標進行測量的詳細步驟：

第一步：連接示波器

將泰克示波器與待測信號源連接。使用合適的探頭將信號源連接到示波器的輸入通道。
第二步：顯示波形

打開示波器并調整垂直和水平控制以顯示待測信號的波形。
調整垂直縮放和偏移控制，使波形在屏幕上適當范圍內可見。
第三步：選擇光標模式

在示波器界面上找到“Cursor”或“Measurement”選項，并選擇光標模式。
通常有兩種常見的光標模式：時間光標和電壓光標。選擇適合你測量需求的模式。

使用示波器的前面板或觸摸屏控制，將光標移動到你希望測量的位置。
可以使用示波器的垂直和水平定位控制來調整光標的位置。
第五步：測量參數

選擇要測量的參數類型，例如時間間隔、電壓差或頻率等。
在示波器界面上找到相應的測量選項，并選擇你想要測量的參數類型。
示波器將顯示出光標所測量的參數值，并在屏幕上標出相應的測量結果。
第六步：調整光標范圍

如果需要，可以調整光標的范圍，以適應特定的測量需求。
可以使用示波器的縮放和放大功能來調整光標的范圍。
對于時間光標，可以調整時間尺度；對于電壓光標，可以調整電壓尺度。
第七步：保存和導出測量數據

如果需要保存測量數據，可以使用示波器提供的數據存儲功能。
一些示波器還支持通過USB或網絡接口將測量數據導出到計算機或其他設備中進行進一步分析和處理。
以上是使用泰克示波器調整光標進行測量的基本步驟。具體的操作步驟可能因示波器型號而有所不同，建議參考示波器的用戶手冊或操作指南以獲取詳細的說明。掌握正確的光標調整技巧，能夠幫助你準確測量和分析電信號的波形特性，從而更好地理解和解決電路和系統中的問題。
