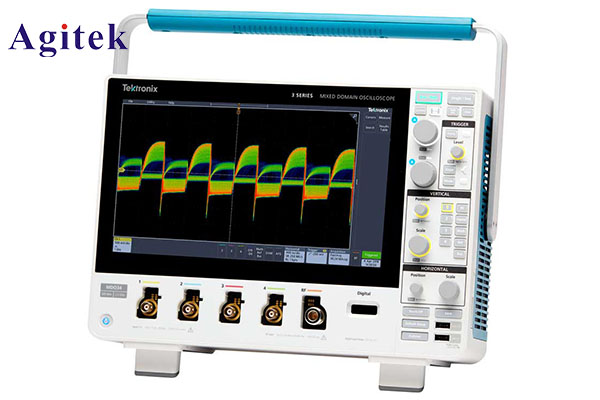

泰克示波器新3系怎么連接到電腦獲取準確波形？

本篇接線教程旨在為使用泰克示波器新3系的用戶提供詳細指導，以正確連接測量電路并獲取準確的波形。在實際操作之前，請確保您已經熟悉示波器的基本知識，并具備一定的電子測量和接線技能。

第一部分：準備工作
1. 了解儀器規格：在開始接線之前，務必查閱示波器的用戶手冊，了解示波器的輸入通道數量、帶寬、采樣率等規格參數，以便正確選擇合適的接線方式。

2. 確定測量需求：明確您要測試的電路或信號類型，并根據需要選擇合適的測量模式、探頭和接線方法。

3. 安全注意事項：在進行任何接線操作之前，確保示波器和被測電路兩者的電源已經關閉，并遵循相關的安全操作程序，如戴上安全眼鏡、使用絕緣手套等。

第二部分：示波器接線步驟
以下是常見的示波器接線步驟，供參考：

1. 連接示波器電源：
   - 將泰克示波器的電源線插入供電插座，并確保電源開關處于關閉狀態。

2. 連接探頭：
   - 將探頭的探針插頭插入示波器的通道接口上，確保插頭牢固連接。
   - 控制探頭的阻抗匹配開關與示波器輸入通道之間的匹配關系，一般選擇1X或10X阻抗。

3. 設置選擇開關：
   - 根據被測信號的電壓范圍，在示波器前面板上選擇合適的量程和耦合方式（如DC、AC、GND）。
   - 若需要進行差分測量，則打開示波器的差分模式。

4. 確定觸發方式：
   - 設置合適的觸發源（可以是通道1或通道2），并選擇觸發方式（上升沿、下降沿等）。
   - 調整觸發電平，以使示波器在信號達到預定觸發電平時進行采樣。

5. 連接被測電路：
   - 將被測電路與示波器的探針連接，確保連接穩固。
   - 注意需要保持示波器和被測電路之間的接地共用或隔離，根據具體情況選擇合適的接地方式。

6. 打開示波器電源：
   - 檢查所有接線連接是否牢固可靠，并確保示波器和被測電路的電源已關閉。
   - 打開示波器電源，等待示波器啟動完成。

7. 調整示波器設置：
   - 根據被測信號特點，調整示波器的垂直和水平參數，以獲得清晰的波形顯示。
   - 可以調整時間/間隔、電壓范圍、觸發電平等設置，以適應不同的測量需求。

8. 獲取波形：
   - 在示波器的屏幕上觀察和分析測量信號的波形。
   - 可以通過調整垂直和水平控制旋鈕或觸摸屏來放大、縮小、平移波形，并瀏覽信號的細節。

以上是使用泰克示波器新3系進行正確接線的基本步驟。請根據自己的實際測量需求和被測電路的特點，選擇合適的測量模式和接線方式。在接線過程中要注意安全操作，并根據示波器的用戶手冊了解更多詳細信息。接線正確后，您可以準確地測量和分析各種電子信號的波形，并獲取所需的測量結果。祝您取得成功！
