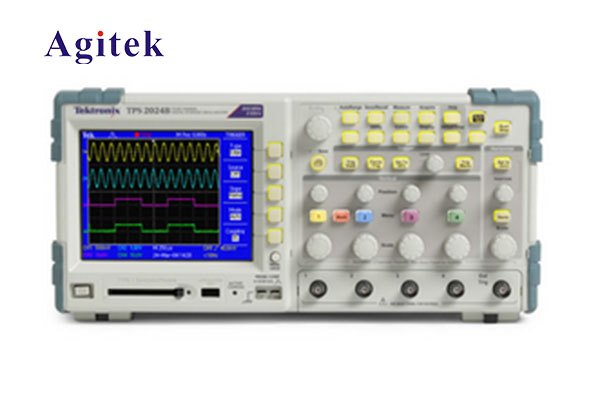

泰克TPS2024B示波器使用方法

泰克TPS2024B示波器是一款功能強大、性能穩定的數字示波器，廣泛應用于電子工程師和技術人員進行信號分析和故障排查。本文將介紹如何正確使用泰克TPS2024B示波器，并詳細說明示波器的各項功能。

第一部分：基本操作
1. 連接設置：
   - 將泰克TPS2024B示波器正確連接到待測信號源。
   - 根據待測信號的類型選擇合適的探頭，并將其插入示波器通道的輸入接口。
   - 確保信號源的輸出與示波器的輸入匹配，并設置合適的觸發條件。

2. 示波器設置：
   - 打開泰克TPS2024B示波器，并選擇需要觀測的通道。
   - 調整時間基準，以確保波形在屏幕上顯示清晰并覆蓋足夠的時間范圍。
   - 設置合適的垂直和水平縮放，使波形的幅度和寬度適中。

3. 切換和調節功能：
   - 使用示波器面板上的按鈕和旋鈕，切換示波器的不同功能和參數。
   - 調節觸發級別、觸發邊沿、觸發源等參數，以便正確觸發待測信號的波形。

4. 獲取波形：
   - 點擊示波器面板上的“Run/Stop”按鈕，示波器將開始采集并顯示波形。
   - 可以通過調節示波器的觸發參數和探頭位置，獲得所需的清晰波形。

第二部分：高級功能
1. 自動測量：
   - 泰克TPS2024B示波器提供了豐富的自動測量功能，可自動計算和顯示波形的各項參數，如頻率、峰-to-峰值、均值、有效值等。
   - 通過示波器面板上的“Measure”按鈕可以訪問自動測量功能，并選擇需要測量的參數。

2. 存儲和回放：
   - 示波器可以將采集到的波形數據存儲在內部存儲器或外部存儲介質中。
   - 使用示波器面板上的存儲和回放功能，可以保存波形數據并進行后續分析和比較。

3. 自適應觸發功能：
   - 泰克TPS2024B示波器具有自適應觸發功能，可以自動識別并跟蹤多種復雜的信號形式。
   - 通過示波器面板上的自適應觸發選項，可以選擇合適的觸發模式和參數。

4. 應用軟件支持：
   - 泰克TPS2024B示波器可以通過USB接口與計算機連接，并使用泰克提供的應用軟件進行數據分析和遠程控制。

第三部分：示例應用
以數字通信系統故障排查為例，說明示波器的應用方法：
1. 設置觸發條件：通過示波器的觸發功能，設置正確的觸發電平和觸發邊沿，以便捕獲待測信號的特定事件。

2. 分析信號質量：使用示波器的垂直和水平縮放功能，觀察信號的幅度、波形形狀、噪聲等特性，評估信號的質量和穩定性。

3. 檢測時鐘抖動：利用示波器的高精度時鐘和眼圖功能，分析信號在時鐘上升沿和下降沿之間的偏移情況，檢測時鐘抖動問題。

4. 信號調整和優化：根據示波器顯示的波形特征，調整信號源的參數和傳輸線路，優化信號傳輸質量。

泰克TPS2024B示波器是一款功能強大、易于使用的示波器，適用于各種電子工程和技術應用。通過正確設置示波器參數、觸發條件和探頭位置，我們可以獲得清晰、穩定的波形，并利用示波器提供的高級功能進行更深入的信號分析和故障排查。如果您在使用泰克TPS2024B示波器時遇到問題，建議參考說明書或聯系安泰測試的技術支持團隊，他們將竭誠為您提供幫助和支持。
