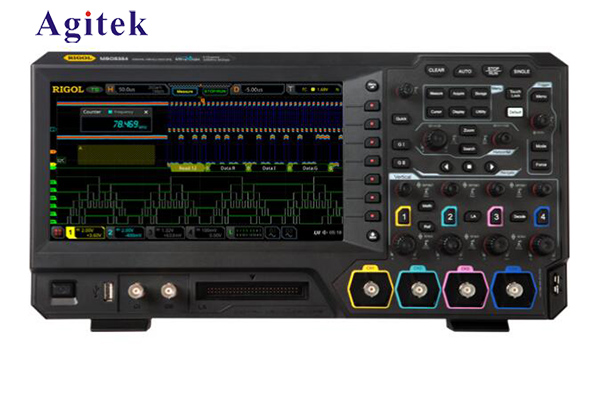

普源示波器MSO5354使用教程詳解

一、基本操作：

1. 開機和連接：將普源示波器MSO5354連接到電源，并通過合適的接口線連接被測電路和示波器的輸入通道。

2. 示波器控制面板：控制終端上的觸摸屏可以操作示波器。觸摸屏上顯示主界面，可以通過觸摸選擇測量模式、測量參數等。

3. 輸入信號設置：在主界面上選擇相應的輸入通道，設置正確的輸入信號范圍和耦合方式，確保準確的信號測量。

4. 波形顯示：示波器會將被測信號的波形實時顯示在觸摸屏上。可以通過調整時間基準、垂直縮放等操作，觀察并分析波形特征。

二、測量功能：

1. 時間和電壓測量：普源MSO5354示波器具有高精度的時間和電壓測量功能。可以通過手動或自動設置進行測量，包括周期、頻率、峰峰值、平均值等參數。

2. 特殊參數測量：示波器還具備特殊參數測量功能，如上升時間、下降時間、占空比、相位差等。用戶可以選擇相應的測量模式進行測量。

3. 自動測量和統計：MSO5354示波器還支持自動測量和統計功能。用戶可以一鍵啟動自動測量，示波器會對輸入信號進行自動測量并顯示結果。

三、觸發設置：

1. 觸發模式選擇：示波器提供多種觸發模式供用戶選擇，包括自動觸發、單次觸發、邊沿觸發、脈沖觸發等。根據需要選擇合適的觸發模式。

2. 觸發源設置：用戶可以選擇觸發源，即觸發信號的來源通道。可以選擇單個通道或多個通道作為觸發源。

3. 觸發參數設置：示波器還提供了觸發參數設置功能，包括觸發電平、觸發邊沿、觸發脈寬等。用戶可以設置適合的觸發條件。

四、數據分析：

1. 儲存和回放：示波器可以將捕獲的波形數據進行儲存和回放。用戶可以選擇保存波形為文件，并在需要時回放已保存的波形。

2. 數據導出：示波器支持通過USB接口將測量數據導出到計算機。用戶可以在計算機上進行進一步分析和處理。

3. 遠程控制：普源MSO5354示波器也支持遠程控制。用戶可以通過網絡或通訊接口與示波器進行連接，并通過計算機或其他設備進行遠程控制和數據分析。

普源示波器MSO5354是一款功能強大、易于使用的示波器。通過掌握基本操作、測量功能、觸發設置和數據分析等方面的使用教程，用戶可以充分利用此示波器進行高精度的電信號測量和分析。無論是在學術研究、電子設計開發、生產測試還是教育實驗室中，MSO5354示波器都是一款可靠的伴侶，幫助用戶解決各種復雜電信號問題，推動科研與實踐的進展。
