使用萬用表準測測電壓，你都掌握了嗎？

臺式萬用表是工程師日常必不可少的測量工具之一，可以測量電流、電壓、電阻、溫度等多種參數；由于臺式萬用表是一臺精密電子儀器，建議大家使用前仔細閱讀操作說明，以減少人為損壞，更好地保護和使用我們的工具。

臺式萬用表使用方法

臺式萬用表的使用相對來說和移動隨身攜帶的萬用表使用方法不太一樣，但是基本原理是一致的：紅表筆表示正極，黑表筆表示負極；

■ 1. 臺式萬用表的使用前，首先一定要進行機械調零；

■ 2. 在臺式萬用表上選擇對應的功能欄目和量程；

■ 3. 最后使用紅黑表筆接觸被測對象；

下面通過DMM6500進行高精度直流電壓測量的演示，為大家更好地進行使用說明：

一、將設備連接到儀器

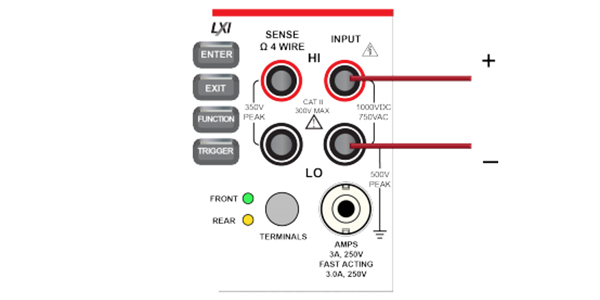

1. 將測試引線連接到 INPUT HI 和 LO 端子；

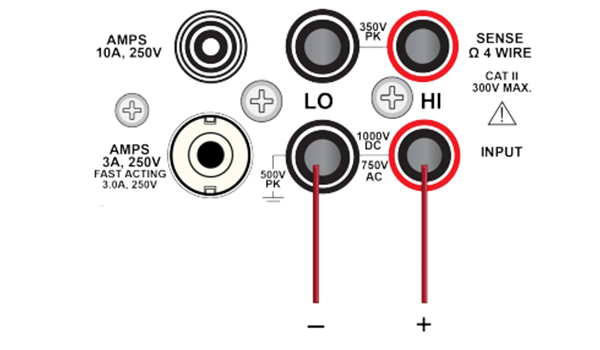

2. 將 INPUT HI 和 INPUT LO 連接到引線；

二、儀器設置操作步驟

完成相關的引線連接后，您需要：

?  重新啟動儀器；

?  將范圍設置為10 V；

?  選擇直流電壓功能；

?  在50 Hz線路頻率下，將NPLC設置為10；

?  將輸入阻抗設置為 Auto（自動）；

?  打開自動歸零功能（這使儀器可以通過檢查參考測量值來優化讀數準確性）；

?  啟用計數為100的重復濾波器（這樣可以減少噪聲誤差，因為通過對測量求平均值可使結果更穩定）；

?  從前面板或遠程接口生成讀數；

這里我們從DMM6500前面板運行此示例：

■ 1. 按前面板上的POWER（電源）開關以打開儀器；

■ 2. 選擇 REAR（后部）端子；

■ 3. 在Functions（功能）滑動屏幕上，選擇DCV；

■ 4. 在HOME（主頁）屏幕的上半部分，將 Range（范圍）設置為10V；

■ 5. 滑動至SETTINGS（設置）屏幕；

■ 6. 將NPLC設置為10；

■ 7. 選擇OK（確定）；

■ 8. 將Input Z（輸入Z）設置為 Auto（自動）；

■ 9. 確認已選擇 Auto Zero（自動歸零）；

■ 10. 按 MENU（菜單）鍵；

■ 11. 在Measure（測量）下，選擇Calculations（計算）；

■ 12. 將過濾器設置為On（打開）；

■ 13. 選擇Settings（設置）圖標；

■ 14. 將Type（類型）設置為Repeat（重復）；

■ 15. 將Count（計數）設置為100；

■ 16. 選擇OK（確定）；

■ 17. 按HOME（主頁）鍵；

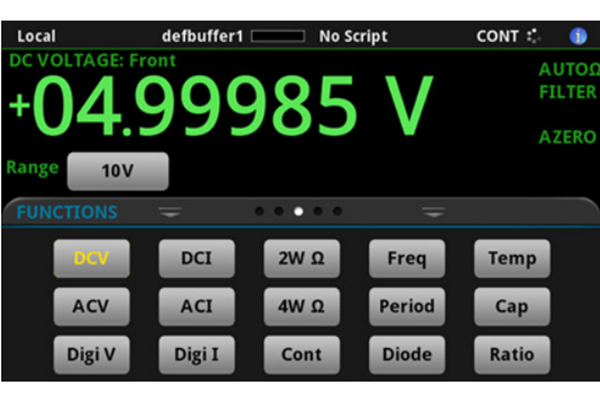

完成上述操作后，測量值將顯示在 HOME（主頁）屏幕的頂部區域，讀數之間有幾秒間隔；

如果將重復濾波器計數設置為100、NPLC設置為10，測量周期時間會較慢但準確；您可以根據具體應用需求調整設置值，在速度和準確性之間做合適的選擇；另外，借助DMM6500您還可以通過使用SCPI代碼或TSP代碼，實現遠程通信；
