普源DS4054示波器使用方法詳解及注意事項介紹

普源DS4054示波器是一款高性能的數字存儲示波器，廣泛應用于電子、電氣、通信等領域的信號測量和分析。它具有多通道、高帶寬、高靈敏度和豐富的功能，為用戶提供了強大的信號捕獲、波形分析和測量能力。

下面我們將通過一些文字描述，幫助您更好地理解普源DS4054示波器的使用方法。請注意，本文僅供參考，請結合設備使用手冊進行操作。

一、示波器外觀和連接：

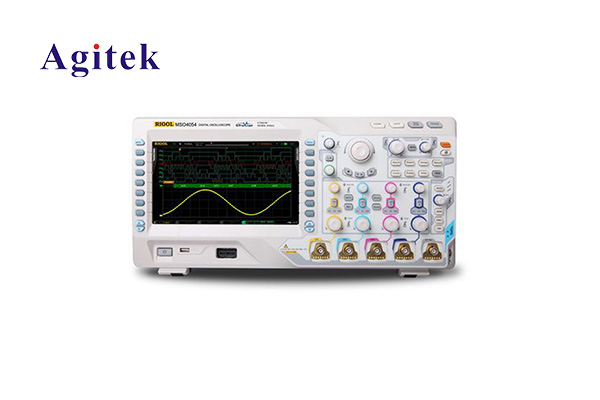

1. 示波器外觀：普源DS4054示波器外觀簡潔，有一個大尺寸的顯示屏，以及旋鈕和按鍵用于控制操作。

2. 連接電源：將示波器插頭插入電源插座，并打開示波器的電源開關。待示波器完成啟動后，顯示屏將顯示主界面。

3. 連接信號源：使用測試線或探頭將待測信號源連接到示波器的通道輸入端。確保連接牢固可靠，以獲得準確的波形捕獲結果。

二、示波器操作步驟：

以下是普源DS4054示波器的一般操作步驟：

1. 設置通道和垂直參數：通過示波器面板上的按鈕和旋鈕來選擇要測量的通道，并設置垂直參數，如探頭增益、電壓范圍等。

2. 設置時間基準和觸發方式：通過示波器面板上的按鈕和旋鈕來設置時間基準和觸發方式。可以選擇時間基準，如時間/距離、時間/除法等，并選擇適當?shù)挠|發方式，如邊沿觸發、脈沖觸發等。

3. 調整水平參數：通過示波器面板上的按鈕和旋鈕來調整水平參數，如水平位置、水平延時等。這些參數有助于調整波形的顯示位置和采集時間。

4. 開始捕獲波形：點擊示波器面板上的"Run/Stop"按鈕以開始捕獲波形。您可以觀察到波形在示波器的顯示屏上顯示出來。

5. 分析波形：對于捕獲到的波形，您可以使用示波器面板上的各種功能鍵進行波形的分析和操作。例如，您可以選擇自動測量功能，從波形中測量各種參數，如峰峰值、最大值、最小值等。

6. 存儲和導出數據：您可以通過示波器提供的USB接口或存儲設備將測量數據保存到外部存儲器中。這些數據之后可以通過計算機軟件進行進一步的數據分析和處理。

三、使用注意事項：

在使用普源DS4054示波器時，請注意以下事項：

1. 選擇合適的探頭：根據待測信號的頻率和振幅，選擇適當?shù)奶筋^。不同的探頭具有不同的頻率和振幅范圍，選擇不正確可能導致波形的失真或無法顯示。

2. 閱讀設備手冊：在操作DS4054示波器之前，請先仔細閱讀設備的使用手冊。手冊中詳細描述了設備的功能和操作步驟，幫助您更好地使用設備。

3. 注意電路的安全性：在進行測量之前，請確保待測電路的電壓范圍符合示波器的測量范圍。對于高電壓測量，請確保使用合適的絕緣和防護措施，以保證使用人員的安全。

總結：普源DS4054示波器是一款功能強大、操作簡便的示波器。通過閱讀設備手冊并遵循正確的操作步驟，您可以輕松地捕獲、分析和測量各種信號。謹記注意事項，確保操作安全。希望本文能夠?qū)δ斫馄赵碊S4054示波器使用方法提供幫助。
