泰克示波器DPO2024使用方法圖解

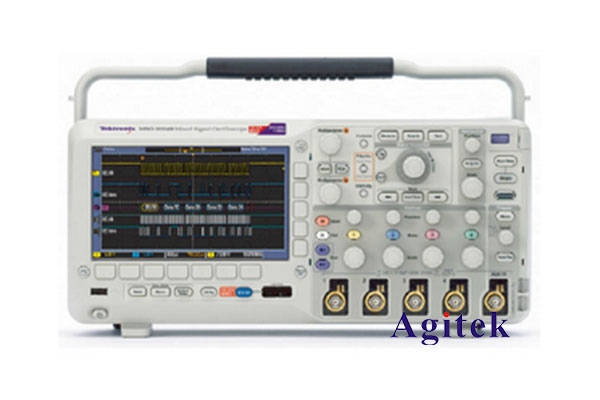

泰克示波器DPO2024是一款常見的示波器，具有功能強大、操作簡便的特點。它在電子設備的設計、調試和維修過程中起著非常重要的作用。本文將通過圖解的方式為大家詳細介紹泰克示波器DPO2024的使用方法。

使用泰克示波器DPO2024之前，首先需要將示波器和電源連接起來，并打開示波器的電源開關。連接好電源后，待示波器啟動完畢，我們就可以進行下一步操作了。

第一步：設置測量通道
泰克示波器DPO2024具有4個測量通道（CH1、CH2、CH3、CH4），我們可以根據實際需求選擇相應的通道進行信號的測量。在示波器面板上找到測量通道的開關，并打開需要使用的通道。通道開關的標識會有對應的數字和顏色，方便我們識別和操作。

第二步：調節垂直尺度
垂直尺度用于設置測量通道的電壓變化范圍。通過旋轉垂直尺度控制旋鈕，我們可以調整電壓的放大倍數，以便更清楚地觀察信號的變化情況。掌握合適的垂直尺度是正確測量信號的關鍵。

第三步：設置水平尺度
水平尺度用于設置示波器屏幕的時間跨度，也就是橫軸的變化范圍。通過旋轉水平尺度控制旋鈕，我們可以調整時間的放大倍數，以便觀察信號的時間變化。合適的水平尺度可以確保我們捕捉到所需的信號的完整波形。

第四步：選擇觸發方式
觸發方式用于指定示波器何時開始采集信號。我們可以根據信號的特點和需要設置不同的觸發方式。在泰克示波器DPO2024中，可以選擇邊沿觸發（Edge Trigger），脈沖寬度觸發（Pulse Width Trigger）、視頻觸發（Video Trigger）等不同的觸發類型。通過按下觸發方式設置按鈕，在菜單中選擇所需的觸發方式。

第五步：觀察和調整波形
設置好以上參數后，我們可以通過示波器屏幕觀察到輸入信號的波形。如果波形沒有達到我們期望的狀態，可以通過調節垂直和水平控制旋鈕進行微調，以使波形更清晰、穩定。如果需要測量特定的信號參數，如頻率、電壓峰峰值等，泰克示波器DPO2024還提供了相應的測量工具。

通過以上步驟，我們可以簡單地使用泰克示波器DPO2024進行信號的觀察和測量。然而，泰克示波器DPO2024還具有更多高級和便捷的功能，如自動測量、存儲和回放等。這些功能可以幫助我們更好地分析和處理信號，在電子設備的設計和調試過程中提供更多的支持。

總結起來，泰克示波器DPO2024是一款功能強大、操作簡便的示波器。通過簡單的設置和調整，我們可以輕松地觀察和測量信號波形，為電子設備的設計、調試和維修提供有力的支持。無論是電子工程師、學生還是對電子設備有興趣的人，泰克示波器DPO2024都是一款不可或缺的工具。
