E4990A阻抗分析儀進行交流阻抗測量的詳細步驟與方法

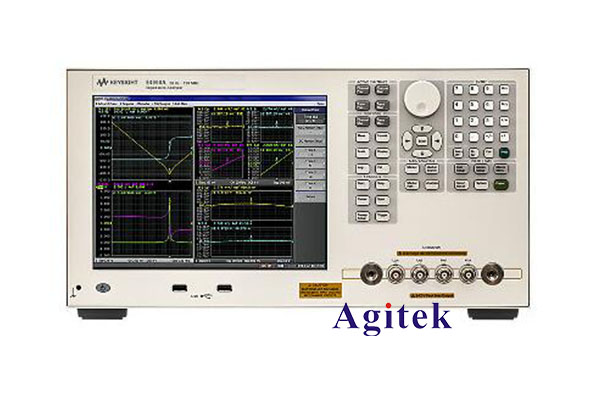

E4990A阻抗分析儀是一種高性能的儀器，用于測量電感、電容和電阻等交流電性能參數。通過使用E4990A阻抗分析儀，我們可以了解被測件的阻抗、電容和電感特性。本文將詳細介紹如何使用E4990A阻抗分析儀進行交流阻抗測量。

一、連接測量電路
首先，將被測件與儀器連接。確保所有電路連接正確，并確保測量電路中沒有任何故障或短路。對于不同的被測件類型，可以選擇不同的測量電路拓撲，如電壓測量或電流測量。根據被測件特性來選擇合適的電路連接方式非常重要。

二、設置測量條件
在E4990A的控制面板上，可以設置所需的測量參數。首先，選擇適當的頻率范圍。對于不同的被測件，可能需要在低頻、中頻或高頻范圍內進行測量。同時，也可以設置掃描速度和測量點數等參數，根據實際需求進行調整。

三、開始測量
在確認所有設置后，可以開始測量。確保被測件處于穩定狀態，然后按下“開始”按鈕開始測量。E4990A將開始掃描所選的頻率范圍，并依次測量每個頻率點的阻抗、電感和電容等參數。

四、數據分析
當測量完成后，E4990A將會顯示測量結果。可以通過界面上的數據表格和圖形來查看和分析測量結果。這些結果可以用于評估被測件的性能，如電感質量因數（Q因數）和等效串聯電阻等。

五、校準和質量控制
為確保測量結果的準確性，定期進行校準和質量控制是非常重要的。E4990A支持多種校準方法，如短路校準和開路校準等。這些校準過程可以對儀器進行校準，以保持準確度和可靠性。

六、降低誤差
在實際測量中，可能會遇到一些誤差源，如電纜長度和傳輸線阻抗等。為降低這些誤差的影響，可以使用補償技術，如短路補償和開路補償。

使用E4990A阻抗分析儀進行交流阻抗測量是一種快速、準確和可靠的方法。通過正確連接測量電路、設置合適的測量條件、進行正確的校準和質量控制，可以獲得準確的交流阻抗測量結果。同時，通過分析測量結果，可以評估被測件的性能，并進行進一步的研究和開發。總之，E4990A阻抗分析儀為交流阻抗測量提供了強大的工具和技術支持。
