泰克示波器測眼圖教程：從基礎到實踐

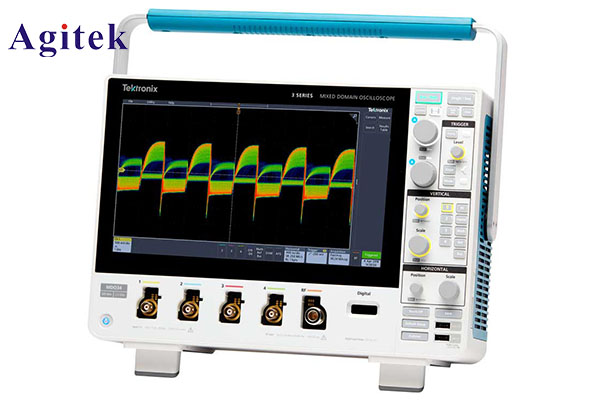

泰克示波器作為一種重要的電子測量儀器，常用于信號分析和波形顯示。而測眼圖則是在高速數字通信系統中常用的一種信號質量評估方法。本文將詳細介紹泰克示波器測眼圖的基本原理和操作步驟，幫助讀者了解并熟練應用該技術。

一、什么是測眼圖：
測眼圖是一種通過對高速數字信號進行觀測并繪制其眼圖形，以評估信號質量和判斷電路性能的方法。眼圖的形狀和打開度反映了信號傳輸的穩定性和抗干擾能力。

二、準備工作：
在進行測眼圖之前，需要準備以下工作：
1. 泰克示波器：確保選擇了適合高速數字信號觀測的泰克示波器。最好具備高帶寬、高采樣率和低噪聲的特性。
2. 連接線路：使用合適的探頭和連接線路，建立被測信號與示波器的連接。
3. 信號源：提供用于測量的高速數字信號源，可以是數字信號發生器或數字通信設備。

三、設置示波器：
1. 帶寬和采樣率：根據被測信號的頻率和帶寬要求，設置示波器的帶寬和采樣率。確保示波器的帶寬和采樣率能夠滿足被測信號的要求。
2. 觸發設置：選擇適當的觸發模式和觸發電平，確保示波器能夠穩定地獲取被測信號的眼圖信息。
3. 垂直和水平縮放：調整示波器的垂直和水平縮放，使信號能夠在示波器屏幕上完整且清晰地顯示。

四、繪制眼圖：
1. 觸發方式：選擇合適的觸發方式，如邊沿觸發、模式觸發等，以獲得清晰和穩定的眼圖。
2. 觸發電平：通過調整觸發電平來獲得最佳眼圖顯示效果。通常情況下，選擇信號起伏范圍的中間值作為觸發電平。
3. 觸發邊沿：如果被測信號存在多個邊沿，通過選擇適當邊沿的觸發方式來確保眼圖能夠正確顯示。
4. 水平和垂直位置：通過調整水平和垂直位置，使眼圖處于屏幕中心，以便更好地觀察眼圖的細節。

五、分析眼圖：
完成眼圖的繪制后，可以開展以下分析：
1. 眼圖形狀：觀察眼圖的打開度、對稱性和清晰度。較寬的打開度和對稱的眼圖表示較好的信號質量。
2. 眼圖偏移：觀察眼圖在水平和垂直方向上的偏移程度，判斷信號的偏移情況。
3. 抖動和干擾：觀察眼圖的波動和干擾情況，分析信號在傳輸過程中的穩定性和抗干擾能力。
4. 時序測量：通過測量眼圖中的時間參數，如峰值間距、下降時間等，來評估信號的時序性能。

六、實踐技巧：
1. 合理的示波器設置能夠提升眼圖的清晰度和穩定性。盡量使示波器的設置與被測信號的特性相匹配。
2. 注意環境干擾對眼圖測量的影響，例如電磁干擾和信號串擾等。保持測量環境的良好電磁兼容性。
3. 針對不同的被測信號，靈活選擇適應的觸發設置，以確保獲取清晰的眼圖。
4. 如果眼圖顯示不清晰或有噪聲，可以嘗試調整示波器的觸發方式、濾波設置或信號源的輸出參數。

泰克示波器是測量眼圖的重要工具。通過正確設置示波器，并根據測量需求選擇合適的觸發設置和信號源，可以獲得清晰穩定的眼圖。通過分析眼圖，能夠評估信號質量、檢測信號偏移和抖動，并進行時序測量。掌握泰克示波器測眼圖的基本原理和操作步驟，有助于深入理解高速數字通信系統的性能和優化設計。
