泰克MSO56B示波器使用教程

一、簡介

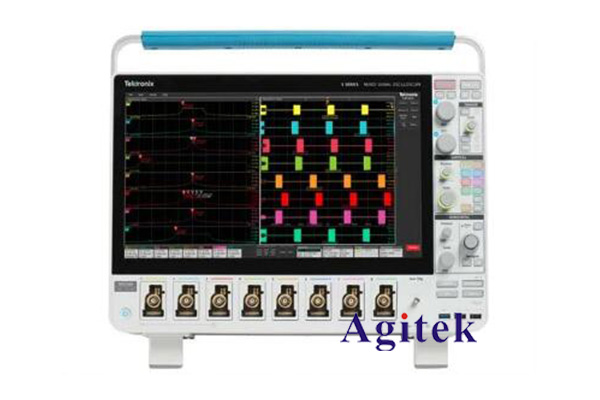

泰克MSO56B示波器是一款高性能的數字示波器，具備多通道、高采樣率和寬帶寬等特點。它適用于電子測試、通信、嵌入式系統開發等領域，并且操作簡便、功能強大。本篇教程將向您介紹如何正確地使用泰克MSO56B示波器。

二、基本操作
1. 示波器接線：將待測試的信號源連接到示波器的輸入通道上，確保接線正確并牢固。

2. 示波器開機：插上示波器的電源線，并按下電源按鈕，等待示波器啟動完成。

3. 界面介紹：泰克MSO56B示波器的界面分為導航欄、工具欄、波形顯示區、測量區等。
   - 導航欄：用于瀏覽和管理示波器的功能和設置。
   - 工具欄：包含了常用的工具和操作按鈕，用于快速進入特定功能。
   - 波形顯示區：顯示捕獲到的波形圖形，可以對波形進行放大、縮小、平移等操作。
   - 測量區：用于顯示各種測量結果和參數。

三、通道設置
1. 通道選擇：使用示波器的通道選擇按鈕，選擇需要進行測量或顯示的通道。

2. 垂直設置：根據測量需求和信號幅度，選擇合適的垂直量程，并進行調整。可以通過示波器的垂直調節按鈕或旋鈕來實現。

3. 水平設置：通過示波器的水平調節按鈕或旋鈕來調整水平掃描速度和時間基準。

四、測量與顯示
1. 波形捕獲：按下示波器的開始捕獲按鈕，示波器開始采集和顯示波形。

2. 波形顯示：在波形顯示區中，波形圖形會實時顯示出來。可以調整波形的放大倍數、平移位置、觸發模式等。

3. 測量功能：泰克MSO56B示波器提供了多種常用的測量功能，包括頻率、周期、峰峰值、峰-峰值、平均值、最大值、最小值等。可以通過示波器的測量功能按鈕來選擇需要測量的參數。

五、高級功能
1. 觸發功能：示波器的觸發功能用于捕獲特定的波形，可以設置觸發的條件、邊沿觸發、脈寬觸發等。

2. 存儲和回放功能：示波器可以將捕獲到的波形數據保存到內部存儲器或外部存儲設備中，以便后續分析和處理。可以使用存儲和回放功能按鈕來操作。

3. 自動測量：示波器的自動測量功能可以自動識別波形，并給出相應的測量結果，方便用戶快速獲取所需參數。

六、故障排除與維護
1. 示例波形與調整：在測試過程中，如果示波器顯示的波形不正常，可以檢查接線是否正確并重新調整垂直和水平參數。

2. 軟件升級：定期檢查泰克官方網站獲取最新的示波器軟件升級程序，并按照說明進行升級。

3. 清潔與保養：保持示波器外殼干凈，并使用軟刷或氣流吹去灰塵和雜質。定期檢查示波器的風扇和散熱器，確保散熱良好。

七、注意事項
1. 遵循操作手冊：在使用泰克MSO56B示波器之前，務必閱讀并遵守操作手冊中的安全操作規程和注意事項。

2. 防止靜電：使用示波器時，要避免靜電干擾，確保地線連接良好，并采取適當?shù)姆漓o電措施。

3. 保護屏幕：示波器的屏幕是非常精密和易受損的部件，要注意避免刮擦和碰撞，并使用專用的清潔工具和清潔劑進行清潔。

希望通過這份泰克MSO56B示波器的使用教程，您能更好地掌握如何操作和應用泰克MSO56B示波器。如有更多問題需要解答，請參考示波器附帶的詳細使用手冊或聯系安泰測試的技術支持團隊。
