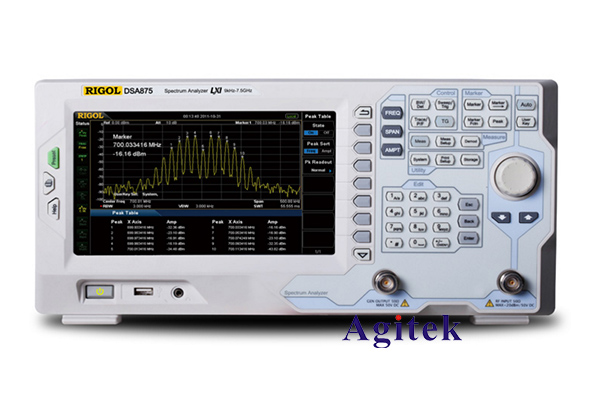

普源DSA875頻譜分析儀怎么測信噪比？

DSA875頻譜分析儀可以用來測量信噪比（SNR）的方法主要有兩種：使用峰值搜索方法和使用功率統計方法。下面將詳細介紹這兩種方法的操作步驟和原理。

1. 峰值搜索方法：
   此方法適用于在頻譜中具有明顯峰值的信號，并且背景噪聲較低的情況下進行信噪比的測量。

   步驟：
   1. 連接信號源至頻譜分析儀，并確保信號源和頻譜分析儀之間的連接良好。
   2. 設置頻譜分析儀的中心頻率和帶寬以涵蓋要測量的信號。
   3. 設置適當?shù)姆直媛蕩挘≧BW）和視頻帶寬（VBW）以平衡測量的時域和頻域信息。
   4. 將頻譜分析儀的垂直單位設為dBm或dBμV，以便測量信號強度。
   5. 打開頻譜分析儀的峰值搜索功能，在儀器界面上尋找最高的信號峰值。
   6. 記錄信號峰值的功率值，此為信號功率（Ps）。
   7. 將頻譜分析儀的垂直單位切換為dBm或dBμVrms，以便測量噪聲功率。
   8. 在信號峰值兩邊選擇一個與信號沒有重疊的頻率范圍，記錄該范圍內的功率平均值，此為噪聲功率（Pn）。
   9. 計算信噪比SNR = Ps - Pn。

   原理：
   在峰值搜索方法中，首先通過定位信號的峰值來測量信號功率（Ps），然后通過在信號峰值兩側記錄噪聲功率（Pn）來估計背景噪聲。最后，通過計算信號功率和噪聲功率之間的差值來得到信噪比。

2. 功率統計方法：
   此方法適用于頻譜中信號和噪聲在相同頻帶上混合且不容易分開的情況。

   步驟：
   1. 連接信號源至頻譜分析儀，并確保信號源和頻譜分析儀之間的連接良好。
   2. 設置頻譜分析儀的中心頻率和帶寬以涵蓋要測量的信號。
   3. 設置適當?shù)姆直媛蕩挘≧BW）和視頻帶寬（VBW）以平衡測量的時域和頻域信息。
   4. 將頻譜分析儀的垂直單位設為dBm或dBμV，以便測量信號強度。
   5. 打開頻譜分析儀的跡線平均功能，通過對連續測量點進行平均來降低噪聲影響，并確保足夠的平均次數以獲得準確的結果。
   6. 確定一個沒有信號的參考區域，記錄該區域的功率平均值，此為噪聲功率（Pn）。
   7. 將頻譜分析儀的跡線平均功能關閉。
   8. 計算信號功率（Ps），選擇信號峰值附近的一個區域，記錄該區域的功率平均值。
   9. 計算信噪比SNR = Ps - Pn。

   原理：
   功率統計方法是通過對信號和噪聲功率進行統計分析來獲取信噪比。通過將信號源和噪聲源分別與頻譜分析儀連接，計算信號和噪聲在頻域上的功率分布，然后通過減去噪聲功率來得出信噪比。

需要注意的是，在進行信噪比的測量時，需要確保頻譜分析儀的參數設置合理，并根據實際情況選擇合適的測量方法。此外，頻譜分析儀本身的噪聲水平也會對測量結果產生影響，因此在進行測量時，必須保證頻譜分析儀的噪聲水平足夠低，或者進行噪聲補償來消除誤差。
