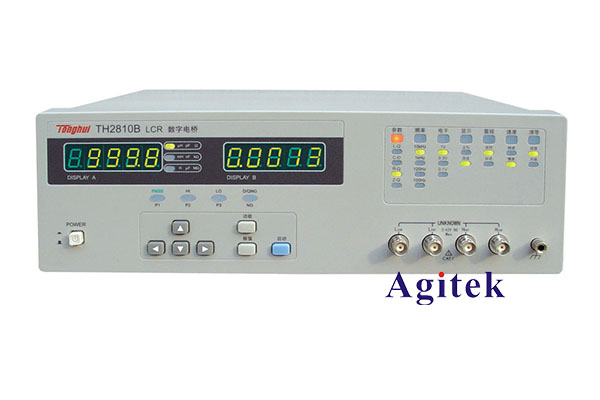

LCR數字電橋的原理是什么？

LCR（Inductance（電感）、Capacitance（電容）、Resistor（電阻））電橋測試儀是一種用于測量電感、電容和電阻的儀器。它基于電橋原理，利用交流電信號通過待測元件后的相位差和幅值變化來測量元件的參數。

下面是LCR電橋測試儀的基本原理：

1. 電橋原理：電橋原理是將待測元件與標準元件（參考元件）進行比較，通過調整電橋中的一些參數（如電阻、電容、電感等）使電橋平衡，從而測量待測元件的參數。電橋平衡時，通過待測元件和標準元件的電壓和電流相等。

2. 工作原理：LCR電橋測試儀中的電源將定頻的信號施加到待測元件上。一部分信號將通過元件，形成透過信號；另一部分信號將反射回來，形成反射信號。電橋測試儀通過測量透過信號和反射信號的幅值和相位差來計算元件的電感、電容和電阻。

3. 電感測量：當測量電感時，LCR電橋測試儀將待測電感與參考電感相連，并根據電橋平衡條件調整電橋中的參數。調節電橋的電阻或電容，使得電橋達到平衡狀態。當電橋平衡時，測量到的透過信號（通過待測電感）和反射信號（反射回來的信號）幅值相等且相位差為0。通過這些信號并結合電橋的參數，可以計算待測電感的值。

4. 電容測量：當測量電容時，LCR電橋測試儀將待測電容與參考電容相連，并調整電橋中的電阻或電感，使電橋平衡。當電橋平衡時，透過信號和反射信號的幅值相等且相位差為0。通過這些信號并結合電橋的參數，可以計算待測電容的值。

5. 電阻測量：當測量電阻時，LCR電橋測試儀將待測電阻與參考電阻相連，并調整電橋中的電阻或電感，使電橋平衡。當電橋平衡時，透過信號和反射信號的幅值相等且相位差為0。通過這些信號并結合電橋的參數，可以計算待測電阻的值。

6. 顯示和計算：LCR電橋測試儀通常配備顯示屏，可在屏幕上顯示透過信號和反射信號的幅值和相位差。這些測量數據可用于計算電感、電容和電阻的值，從而得出待測元件的參數。

總結起來，LCR電橋測試儀利用電橋原理來測量電感、電容和電阻。通過調節電橋中的參數使其達到平衡狀態，測量透過信號和反射信號的幅值和相位差，然后利用這些數據來計算待測元件的參數值。這種電橋測試方法可提供準確和可靠的電感、電容和電阻值，是一種常用于電子元件測試和故障排除的重要儀器。
